Ver lo Invisible con el Celular (CEL001S)

Esta es una interesante experiencia física (óptica) que nos permite probar la existencia de los rayos infrarrojos y el hecho de que no podemos verlo. La cámara del teléfono celular puede ser usada, y eso es lo que vamos a demostrar.

La luz que vemos se entiende en un estrecho espectro de la radiación electromagnética.

Como se muestra en la Figura 1, sólo podemos ver una banda estrecha de frecuencias y sus valores como sentimos los colores.

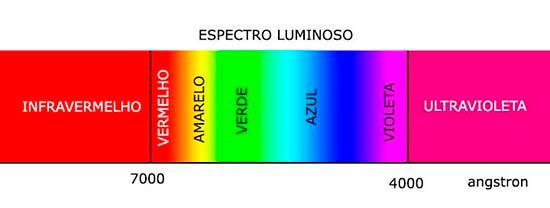

 Figura 1 - El espectro visible
Figura 1 - El espectro visible





Rango de longitudes de onda (Angstroms) Tipo de Radiación
1000 - 2800 UV C
2800 - 3150 ultravioleta B
3150 - 3800 Los rayos ultravioleta A
4000 - 3800 luz violeta
4400 - 4950 Light Blue
4950 - 5580 luz verde
5580 - 6400 de la luz ámbar
6400 - 7500 de la luz roja
7500-14000 el infrarrojo
14000-30000 infrarrojos B
30.000 a 30.000.000 de infrarrojos C

 Sin embargo, bajo el rojo y el violeta más arriba, en términos de frecuencia, tenemos formas de radiación tienen el mismo comportamiento de la luz, pero no pueden ver.

 Por lo tanto, por debajo del rojo hemos radiación infrarroja emitida normalmente por los cuerpos calientes, y por encima del violeta tiene la radiación ultravioleta.

El lector puede aprender más acerca de estas radiaciones lectura de nuestro artículo: Cómo funcionan los LEDs.

Si usted tiene un cuerpo o dispositivo que emite radiación infrarroja no será visible para nosotros, existen criaturas que pueden ver y muchos otros dispositivos electrónicos sensibles a elles y que se utilizan en diversas aplicaciones.

El lector puede encontrar esta aplicación artículos en el sitio, tales como alarmas infrarrojas, y muchos otros).

También tenemos equipos de visión nocturna como se describe en el artículo: Cómo funcionan los dispositivos de visión nocturna.

En Internet se puede descargar algunas aplicaciones que aumentan la sensibilidad celular a la radiación infrarroja, que les permite ser los más utilizados en nuestros experimentos.



Entre ellos incluyen:

- Infrarot Kamera (alemán)

- Thermal Camera

- Night Vision

- Thermal Imaging Heat



El hecho importante para nuestro experimento es que podemos generar fácilmente la radiación infrarroja mediante LEDs especiales y nuestro teléfono puede ver esta radiación.

Esto nos lleva a un experimento muy simple, utilizando cualquier teléfono que tiene una cámara que demostró la existencia de esta radiación y más que eso, podemos llegar a un uso práctico.



El experimento

En primer lugar tenemos que conseguir un LED infrarrojo y lo enciende y, por supuesto, un teléfono con cámara.



LED1 - LED infrarrojo Común (cualquiera)

R1 - 470 ohmios x 1/8 W - RESISTENCIA (amarillo, violeta, marrón) o 1k (marrón, negro, rojo)

B1 - 6 V - 4 pilas pequeñas

Varios: placa, alambre, teléfono con cámara



El circuito para encender el LED es muy simple, que se muestra en la Figura 2.

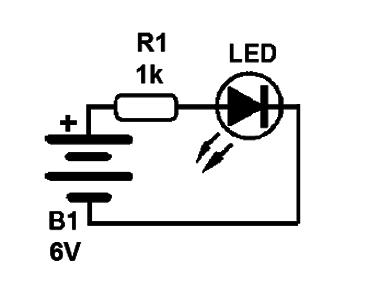

Figura 2
Figura 2





Tenga en cuenta que el LED tiene la polaridad correcta para la fijación, es decir, un ánodo (A) y un cátodo (C o k). Si se invierte, no tenemos la emisión emitir radiación infrarroja.

En la figura 3 terminales nosotros identificación de los componentes, así como su aspecto.





Figura 3
Figura 3





En la figura 4, la colocación de los componentes tiene un pequeño conjunto de contacto.

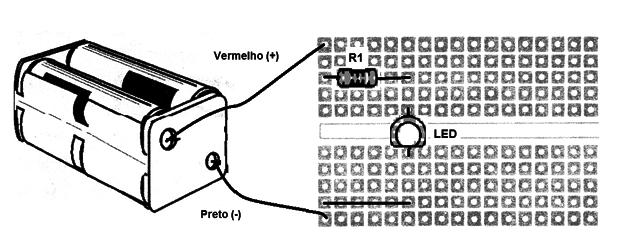

Figura 4
Figura 4





Si la matriz es mayor, no se preocupe, sólo tiene que utilizar los agujeros necesarios para producir el proyecto.

También puede ocurrir que un tipo de matriz es de 570 puntos o más en las que hay filas horizontales a la línea de alimentación. En este caso, no van a ser utilizados.



El experimento

Con la Colocación de las pilas en el apoyo y hacer su conexión a la matriz (la polaridad por el color del cable), el LED emite radiación infrarroja de inmediato, pero no se puede ver.

Sin embargo, si se apaga la luz y enfocar la cámara del teléfono celular, podrás ver el LED encendido, o se está emitiendo infrarrojos.

También puede comprobar si hay otras fuentes infrarrojas a más de su teléfono móvil.

Uno de ellos es el mando a distancia del televisor o equipo de música.

Sólo apuntar la cámara hacia estos mandos a distancia y apriete cualquier función que la cámara verá la emisión.

También puede utilizar el teléfono para detectar la presencia de cámaras de seguridad que operan con un emisor de infrarrojos para iluminar el lugar que debe vigiar.

La figura 5 el montaje y el teléfono celular utilizada en el experimento.

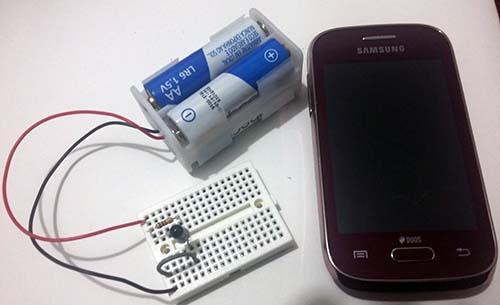

Figura 5 - Montaje y celular viejo usado en los experimentos
Figura 5 - Montaje y celular viejo usado en los experimentos





En la Figura 6 tenemos algunas fotos tomadas con nuestro móvil en la oscuridad utilizando sólo la cámara inicialmente en la configuración normal y a continuación, una de las aplicaciones sugeridas.

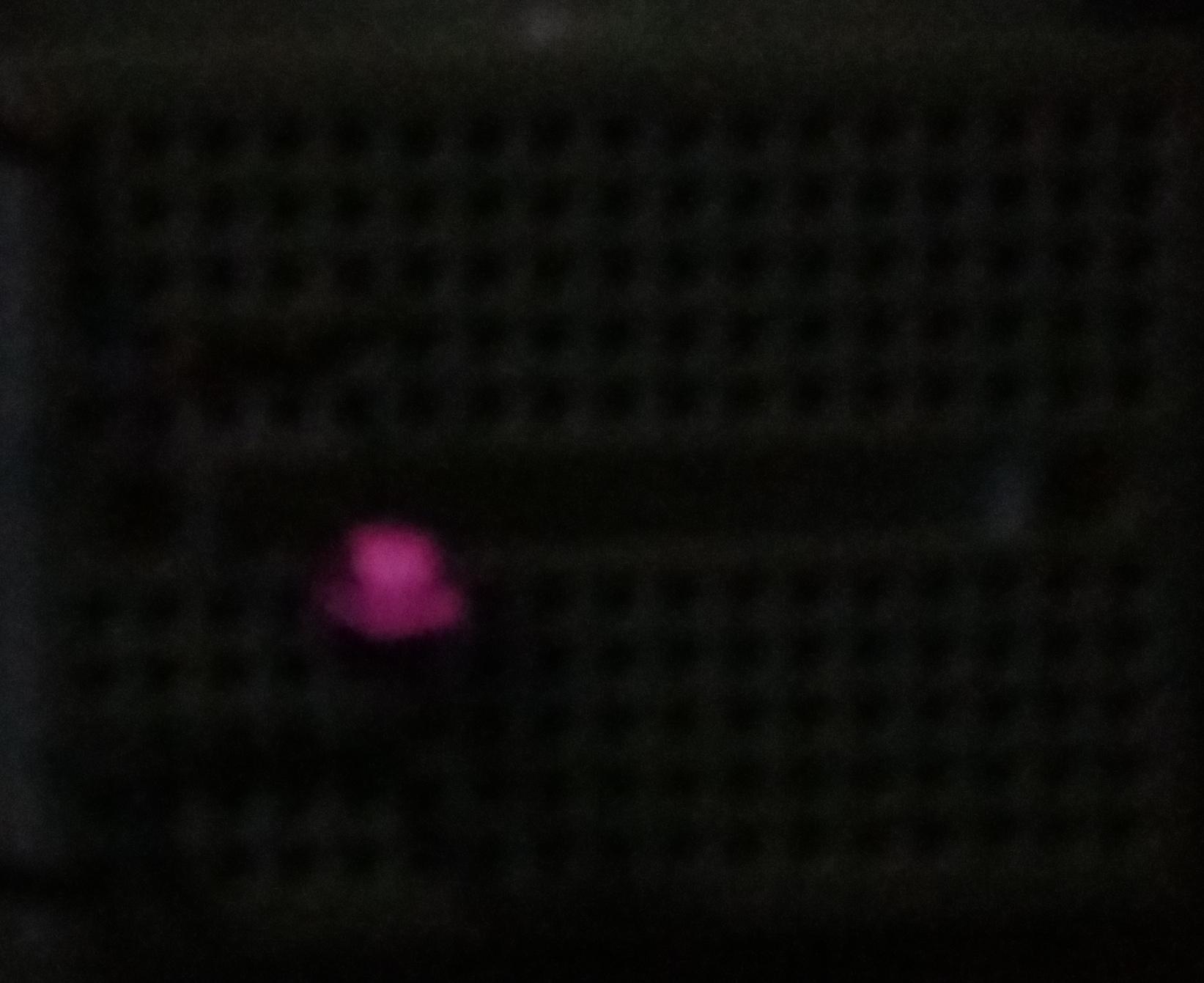

Foto con la cámara ordinaria sin edición de fotos
Foto con la cámara ordinaria sin edición de fotos

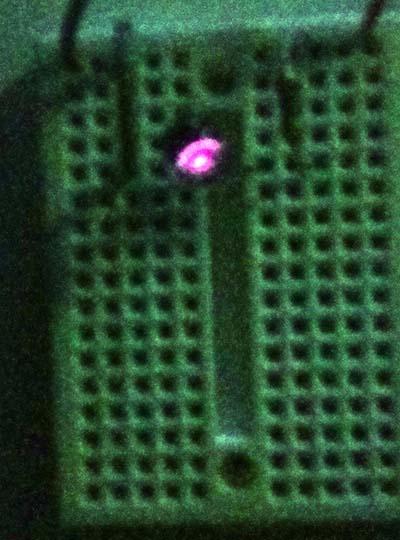

Imagen con la cámara y la edición de fotos (corrección automática)
Imagen con la cámara y la edición de fotos (corrección automática)

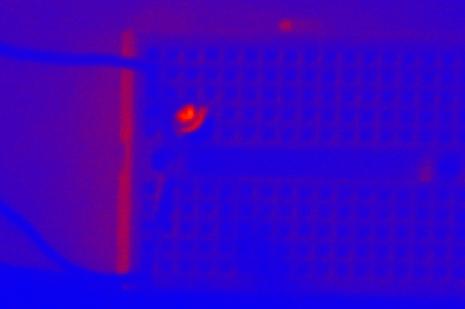

Thermal Vision Camera
Thermal Vision Camera







Explore su entorno y encontrar fuentes infrarrojas que nunca sospechó que existían.



Actividades sugeridas:

- Aplicaciones de búsqueda de infrarrojos

- Identificar otras fuentes de emisión

- Estudiar cómo se han descubierto los rayos infrarrojos

- Explicar cómo emiten radiación infrarroja de los LED

- Identificar los sensores de infrarrojos

- Averiguar cuáles son los animales que se pueden ver o sentir la radiación infrarroja.
