Este artículo forma parte de nuestro libro gratis "Cómo utilizar el osciloscopio en el servicio de Equipos de video antiguos". Si bien los televisores analógicos ya no se fabrican, todavía hay muchos en uso, así como videocintas y cámaras que todavía se pueden utilizar o recuperar para aplicaciones en seguridad, reproducción de cintas antiguas, demostraciones, etc. Este artículo tiene utilidad para las personas que desean utilizar el osciloscopio en el diagnóstico de problemas con estos aparatos de vídeo antiguos.
Los pulsos rectangulares de circuitos lógicos se miden en su intensidad de la siguiente manera:
a) Colocamos la llave AC-GND-DC en la posición DC.

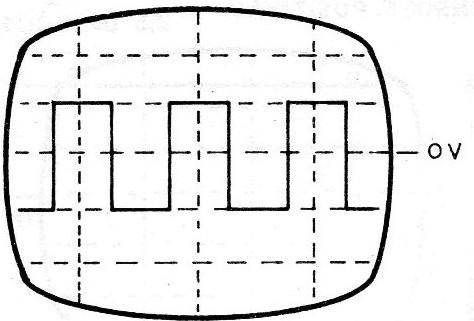

b) Conectamos la garra en una tierra apropiada del circuito digital que se está analizando, (figura 1).
c) Elegimos la posición de la clave de sensibilidad de entrada de acuerdo con la intensidad de la señal que debe observarse.
De la misma forma, en la falta de conocimientos del orden de magnitud de la amplitud de la señal comenzamos por la posición más alta.
d) buscamos en la llave de tiempo (time base) la posición que permita la visualización de algunos ciclos completos de la señal.

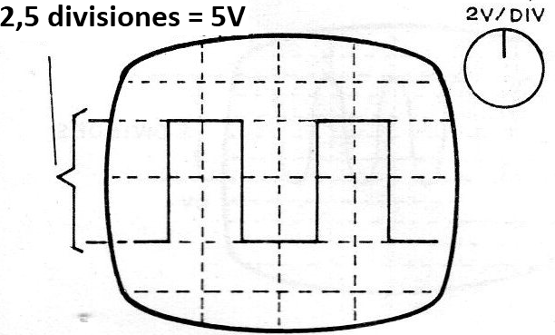

e) Posicionamos la señal de modo a tener mayor facilidad en la determinación de su amplitud. No hay necesidad de alinearlo con la referencia horizontal para este propósito, (figura 2).
Al trabajar con pulsos es importante conocer la nomenclatura usada y que aparece en muchos manuales.

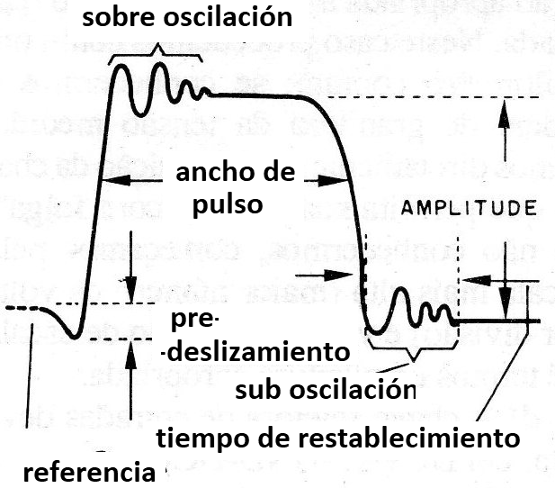

En la figura 3 tenemos algunas definiciones importantes para el uso de características de pulsos.
En particular observamos la sobreoscilación y la suboscilación que ocurre normalmente en un circuito en vista de la caída de respuesta de frecuencia del circuito por donde pasa la señal.
Observe también el tiempo de establecimiento que va desde el instante en que la señal llega a su mínimo hasta el instante en que se estabiliza.
Las amplitudes de las suboscilaciones y sobreoscilociones pueden ser medida según los mismos procedimientos que ya vimos en los ítems anteriores.

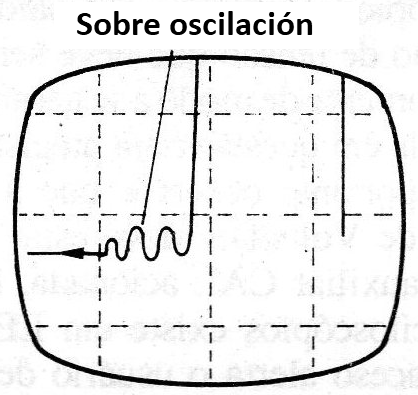

Podemos "aislar" el sector que nos interesa de la señal, aumentando la ganancia del amplificador, para tener una facilidad mayor para el posicionamiento, como muestra la figura 4.
El ajuste de tiempo de exploración (base de tiempo) para tener la visualización de al menos 1 ciclo completo de la señal.
En el caso de pulsos inestable, y necesito tomar algunas precauciones con el uso del osciloscopio.
El primer caso ocurre cuando tenemos pulsos que se repiten a intervalos regulares.
Esto puede ocurrir, por ejemplo, con transitorios superpuestos a una señal de determinada frecuencia.

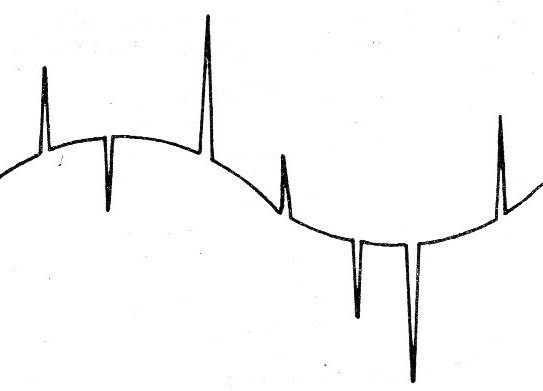

En la figura 5 tenemos un ejemplo de pulsos de corta duración superpuestos a una señal senoidal.
El procedimiento para la siguiente operación es el siguiente:
a) Ajusta el osciloscopio para tener la visualización de la señal principal (sinusoidal, por ejemplo).
b) Elegimos una ganancia (Volts / div) que permite encuadrar todo el pulso de corta duración que deseamos medir.
c) Estamos atentos a su producción y ajustamos el posicionamiento para tener una lectura de intensidad fácil.

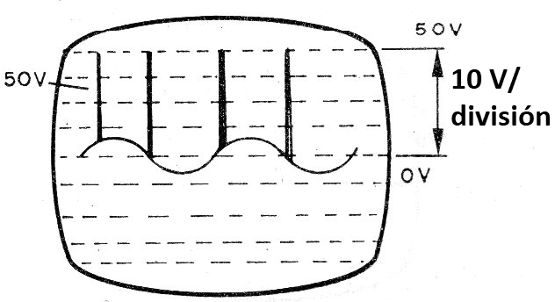

En la figura 6 tenemos un ejemplo en que un pulso de 50 V se superponen a una señal sinusoidal de 10 V de pico.
Es importante observar que, mientras obtenemos una imagen estacionaria para la señal principal, el pulso de corta duración es visualizado como "flashes" que van a cambiar de posición en la pantalla en una forma que depende del modo de producción.
Si esta producción es aleatoria, por ejemplo, aparecen de forma aleatoria.
Para pulsos de frecuencia fija, sobreponemos a una señal o no la medida de intensidad es más simple.
Podemos entonces ajustar la base de tiempo para tener una imagen estacionaria y luego posicionar de tal forma que obtenemos una vista completa que permita la medida de amplitud.
Ver que existen los casos en que la frecuencia es fija, pero la intensidad puede variar, en cuyo caso vamos a obtener una imagen como muestra la figura 17.
Entonces, según la frecuencia, las diversas amplitudes de los pulsos producidos pueden confundirse en una región indefinida.
La información que el lector puede tomar de este tipo de pulso se resume entonces en la intensidad máxima, duración, e intensidad mínima.
En el caso de pulsos modulados en duración como, por ejemplo, en un sistema digital de transmisión de datos, el osciloscopio debe ajustarse de tal forma que pueda acompañar las variaciones que se produzcan.

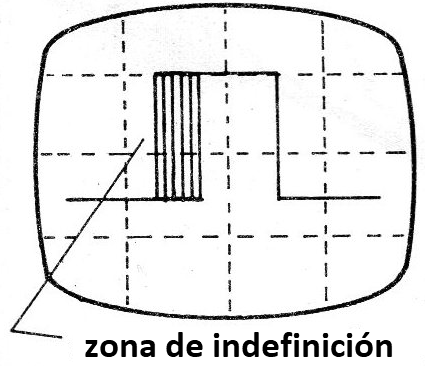

Así, si visualizamos sólo un pulso de la señal, puede ocurrir la producción de una zona de identificación, como muestra la figura 8.
Esto ocurre porque en realidad tenemos la superposición de un tren de pulsos de diferentes duraciones.
Como los disparadores ocurren en puntos diferentes, las imágenes no son totalmente superponibles.
Sin embargo, en un caso como éste, como la finalidad principal es la medida de la amplitud, puede ser hecha normalmente, ya que las indefiniciones son en relación a la frecuencia.
