Los multímetros son instrumentos útiles en el taller del técnico electrónico, ya que puedan servir para prácticamente cualquier tipo de prueba en circuitos y componentes. Sin embargo, para aprender a usar todas las posibilidades, el lector debe tener cuidado de no cometer errores comunes. Estos errores no sólo pueden llevar a conclusiones erróneas sobre el estado de un componente o circuito como incluso daño irreversible a su precioso multímetro. Vea en este artículo cuáles son los errores más comunes en el uso de un multímetro.
Los multímetros son instrumentos delicados y precisos. El mal uso puede dar lugar a dos consecuencias muy desagradables para sus propietarios. El multímetro puede quemar o ser irreparablemente dañado o las indicaciones que da puede ser afectada y por lo tanto ser inexacta o completamente equivocada.
Por lo tanto, damos algunos errores comunes en el uso de multímetros con sus consecuencias:
a) Medir la corriente en lugar de tensión
Muchas personas que piensan que entienden mucho de la electrónica, pueden confundir corriente con tensión con un gran peligro.
Una toma de corriente no hay corriente. Lo que hay es tensión. La corriente solamente circulará cuando algo se conecta a la toma Esta corriente depende de la resistencia que lo dispositivo presenta.
Por lo tanto, lo que se mide es la tensión en una toma. Si lo "técnico" para medir la corriente (que no existe), coloca el medidor en una condición muy baja resistencia, es decir, es un cortocircuito.
El resultado es obvio. Al ser enchufado, la corriente que circula es extremadamente alta causando su quema inmediata.
En resumen, si le gusta su multímetro (caro), nunca tratar de medir las corrientes de fuentes de alimentación de ningún tipo...
b) Mediciones da la resistencia en un circuito conectado
La medición de la resistencia de un componente en un circuito conectado puede tener dos consecuencias. La primera es que sin duda la corriente en el circuito afecta a la lectura y el valor de la resistencia lida no corresponde a la realidad.
El segundo, más peligroso es que la corriente circula en el circuito puede dañar el multímetro.
c) El uso de escalas equivocadas
Muy cuidado de no medir voltajes con un multímetro colocado no rango de resistencias. La tensión puede ser suficiente para causar daños en el instrumento.
Nunca cambie de escala con las sondas en el circuito. Desconecte siempre ellas antes de elegir una nueva escala.
Por supuesto, esto no es válido para los instrumentos que tienen cambio automático gama.
d) No observar la impedancia del circuito y de la sensibilidad del instrumento
A menudo, el profesional va medir el voltaje en un circuito que tiene una impedancia muy alta (circuitos de alta resistencia como transistores de polarización). Si el medidor tiene baja sensibilidad que afectará a la tensión en el circuito el valor leído será mucho menor que lo real.

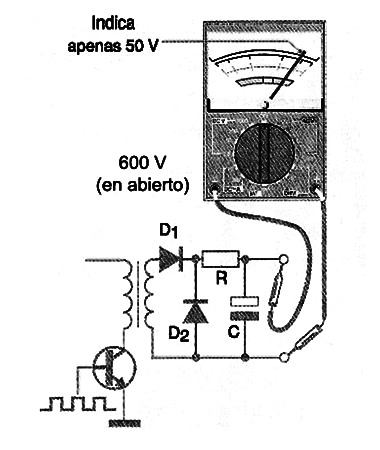

Un caso común es que muestra en la figura 1 en la que uno trata de medir el multiplicador de alto voltaje con un multímetro común.
La tensión en circuito abierto excede 600 V, pero al conectar el multímetro, la tensión cae por debajo de 50 V y éste será el valor leído.
e) no tener en cuenta las características particulares del circuito medido

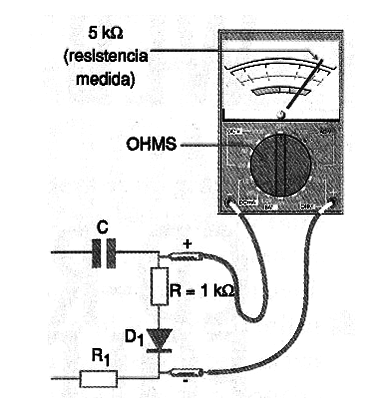

Esto puede ocurrir, por ejemplo, cuando se mide la resistencia de un circuito que tiene un diodo conectado en serie, como se muestra en la Figura 2.
Los diodos no son componentes ideales que siempre tienen una resistencia muy baja cuando está polarizado en sentido directo.
Cuando polarizados con la baja voltaje aplicada por un multímetro común, su resistencia puede ser de cientos o incluso miles de ohmios. Así, en el circuito que se muestra no sólo medir la resistencia de la resistencia en serie, esta resistencia, sino también con una indicación de "falsa" que la resistencia de pueda estar abierta.

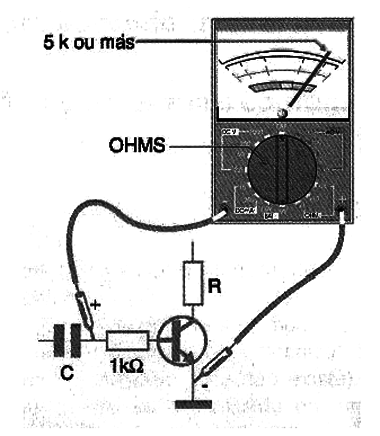

Lo mismo ocurre si hay cualquier otro tipo de unión en el circuito incluso si polarizado en la dirección directa, como se muestra en la Figura 3.
f) Componentes no lineales
Otro error muy común es asumir que la resistencia se mide en un componente debe ser el que calculamos cuando se encuentra en funcionamiento normal.

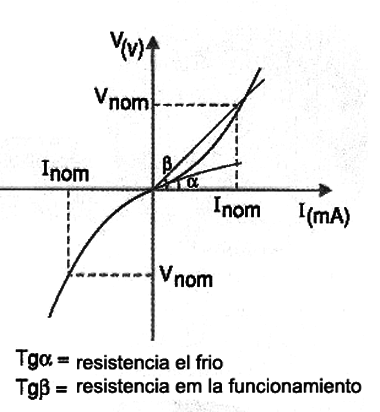

Este es el caso de una lámpara incandescente que consiste en un dipolo no lineal, como se muestra en una curva característica en la Figura 4.
Si tenemos una lámpara de 12 V x 0,5 A, su resistencia a la operación normal puede calcularse como 12 / 0,5 = 24 ohmios.

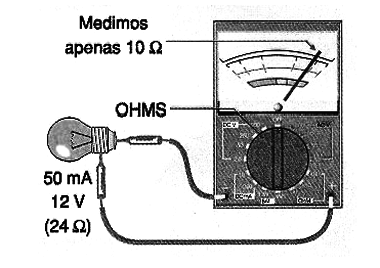

Sin embargo, si medimos la resistencia con un multímetro, como se muestra en la Figura 5, se puede estar sorprendido de encontrar un valor mucho más bajo.
Esto es porque cuando frío, el filamento se contrae y su resistencia es mucho menor.
Otros componentes que tienen su potencia especificados para el funcionamiento normal, como elementos de calefacción también presentan lo mismo comportamiento.
La resistencia medida al frío no es la misma, ya que tiene en funcionamiento normal. Incluso las resistencias de alambre que operan a una exposición mayor de temperatura este comportamiento se debe tomar en cuenta al medir su resistencia con un multímetro.
Conclusión
Algunas pequeñas precauciones al utilizar el multímetro y la observación de que podemos ser engañados por el modo como se hace una medición, garantizan un buen uso de ese instrumento.
Hacer las cosas correctas no sólo asegura que las mediciones son fiables, sino también que su multímetro nunca será estropeado por un grave error.
