Booster de UHF (TEL054S)

En muchos lugares más alejados de las estaciones o en condiciones topográficas adversas, puede haber dificultad en la recepción de señales de TV en el rango de UHF. Incluso cuando la antena está un poco más lejos del receptor, las pérdidas en la línea de transmisión requieren el empleo de un booster. El circuito que describe en este artículo es simple y sólo utiliza dos transistores.

Describimos el circuito simple de un booster que funciona satisfactoriamente con buena ganancia en toda la banda de TV en UHF.

Evidentemente, como todo montaje de este tipo, el lector debe tener un cuidado especial con las pistas de la placa de circuito impreso, conexiones de entradas y salidas de señales deben ser cortas y todavía usar una caja de metal.

La ganancia depende del transistor usado, pero cierta mente, añadirá algunos preciosos dB a su recepción, dependiendo del cuidado con que el montaje se haga, evitando pérdidas en los propios conectores y conexiones internas.

El circuito se alimenta con una tensión de 12 V, que debe venir de fuente separada, no necesariamente estabilizada y con corriente inferior a 20 mA.



COMO FUNCIONA

El corazón del proyecto es el transistor Q2 que puede ser cualquier NPN de RF utilizado en selectores de UHF de televisores o que tenga una frecuencia de operación que va más allá de los 800 MHz.

Cuanto mayor sea la ganancia y menor el nivel de ruido en la frecuencia de transición, mejor será el transistor para esta aplicación habiendo, pues muchas opciones para el ensamblador.

La configuración es de emisor común y Q1 funciona como un estabilizador de la polarización de base.

La señal aplicada en la base de Q2 vía C1 es amplificada en el colector de ese mismo transistor, pasando entonces por L2 y llegando a C4, donde se entrega al circuito externo.



MONTAJE

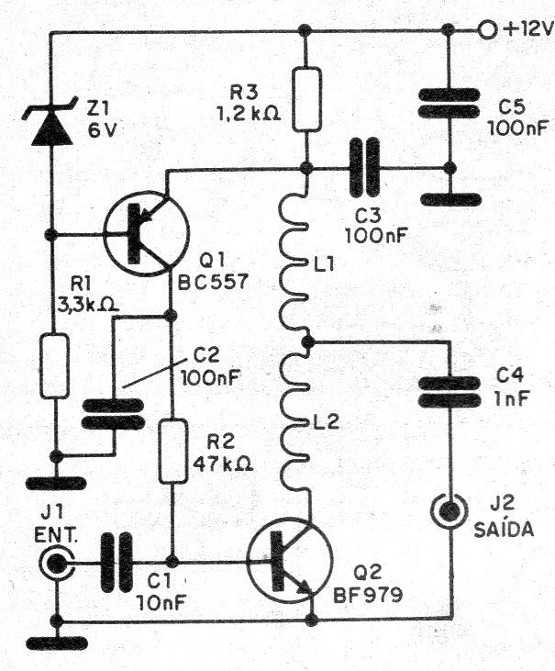

En la figura 1 tenemos el diagrama completo del Booster de UHF.



Figura 1 - Diagrama completo del Booster
Figura 1 - Diagrama completo del Booster

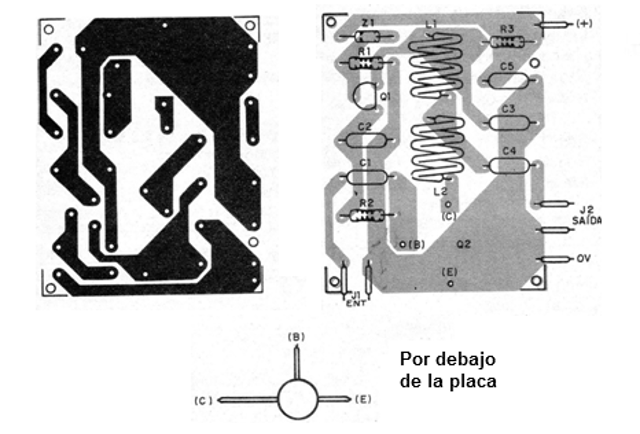

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso, para el transistor indicado.



Figura 2 - Placa de circuito impreso para el montaje
Figura 2 - Placa de circuito impreso para el montaje



Para otros transistores puede haber necesidad de cambios en el diseño de la placa.

L1 es un microchoque de 10 mH pero puede ser reemplazado por aproximadamente 5 espiras de hilo 28 en forma de 0,5 cm sin núcleo.

L4 tiene dos espiras de hilo 26 o cerca, en forma de 1 cm de diámetro sin núcleo.

Los capacitores deben ser cerámicos y los resistores son de 1/8 W con un 5% o más de tolerancia.

Los conectores de entrada y salida son para cable coaxial de 75 ohms.

El zener es de 400 mW y el transistor Q1 admite equivalentes.

Se puede utilizar cualquiera. PNP de uso general.

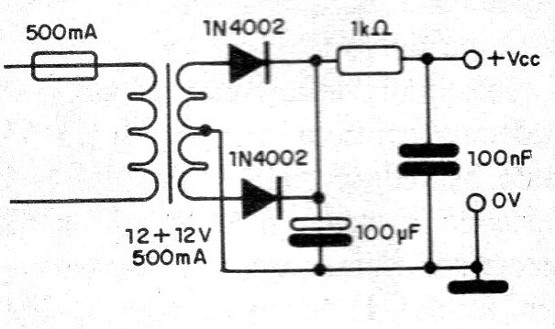

En la figura 3 tenemos una sugerencia de fuente de alimentación.



Figura 3 - Fuente de alimentación para el circuito
Figura 3 - Fuente de alimentación para el circuito





PRUEBA Y USO

El booster debe instalarse junto a la antena.

Dependiendo del canal que se desea mayor refuerzo, cambios en L1 pueden ser experimentados en el sentido de obtener mayor rendimiento.

La presencia de lluvias, incluso con una recepción más fuerte de la señal de la estación, indica la necesidad de una antena de mayor ganancia, pues el ruido está superando la señal.

Si incluso con una antena de mayor ganancia persiste la lluvia, puede estar siendo generada por un transistor inapropiado.



Semiconductores:

Q1 - BC557 - transistores PNP de uso general

Q2 - BF979 -transistor RF de UHF

Z1 - 6 V-zener de 5,6 V a 6,6 V de 400 mW



Resistores (1/8 W, 5%):

R1 - 3,3 k ohms - naranja, naranja, rojo

R2 - 47 k ohms - amarillo, violeta, naranja

R3 - 1,2 k ohms - marrón, rojo, rojo



Capacitores:

C1 - 10 nF - cerámico

C2, C3, C5 - 100 nF - cerámicos

C4 - 1 nF – cerámico



Varios:

J1, J2 - conectores para cables coaxiales

Placa de circuito impreso, fuente de alimentación, caja para montaje, hilos, soldadura, etc.
