Las perturbaciones magnéticas de naturaleza misteriosa pueden asociarse a manifestaciones paranormales, según investigadores de estos fenómenos. Así, una forma de detectar la presencia de estos fenómenos es a partir de un detector de campos. Describimos el montaje de uno de ellos en este artículo.
Describimos el montaje de un sensible sensor de perturbaciones de naturaleza magnética, es decir, un detector de campos que puede ser utilizado en investigaciones paranormales.
El circuito transforma en sonidos, las señales creadas por campos alternados de baja frecuencia.
Además de investigaciones paranormales, el aparato puede ser usado en la detección de campos peligrosos para la salud que pueden ser generados por aparatos comunes y también responsables por interferencias y ruidos de naturaleza eléctrica.
El sensor es simplemente una bobina explotadora de fabricación casera y la alimentación se obtiene a partir de pilas comunes.
Como funciona
Una bobina con un núcleo de ferrita intercepta campos de baja frecuencia, produciendo una señal eléctrica de la misma frecuencia.
Esta señal se aplica a un sensible amplificador operacional con JFET que tiene un control de ganancia, dado por P1.
Este amplificador aumenta la intensidad de la señal en hasta 100 000 veces, lo que dota el circuito de una enorme sensibilidad.
La señal de amplificador se aplica a la entrada de un amplificador de audio que tiene en su salida un pequeño altavoz.
El circuito se puede cambiar para utilizar un auricular de baja impedancia en la salida.
De esta forma, las señales interceptadas se convierten en sonidos audibles.
Montaje

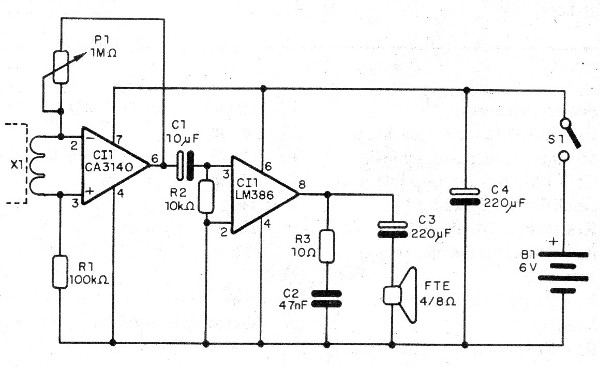

En la figura 1 tenemos el diagrama completo del detector de campos magnéticos.

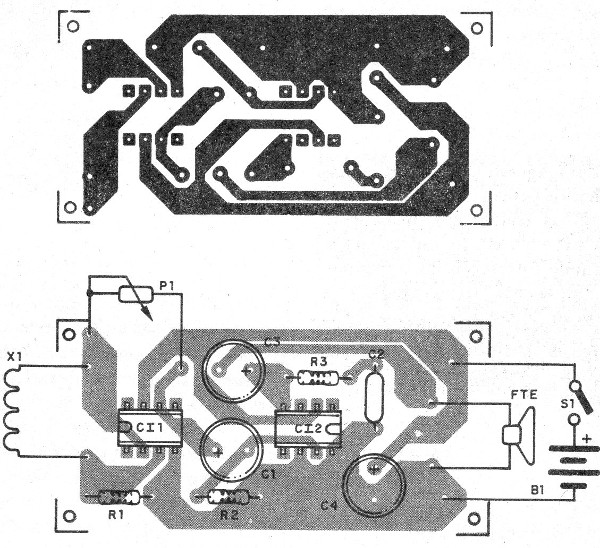

Su montaje se puede hacer en una placa de circuito impreso con el patrón mostrado en la figura 2.
En el montaje, se deben observar cuidadosamente las posiciones de los circuitos integrados y las polaridades de los capacitores electrolíticos.
Los resistores son de 1/8 W con cualquier tolerancia y los capacitores electrolíticos para 6 V o más.
La bobina consiste en al menos 10 000 espiras de hilo bien fino en un carrete con un núcleo de ferrita.
Una posibilidad consiste en aprovechar el devanado primario de un pequeño transformador de alimentación (110 V o 220 V) con cualquier tensión de secundario, del cual se haya retirado el núcleo.
Otra posibilidad consiste en aprovechar la bobina de un bocadillo residencial.
También podremos usar una bobina captadora telefónica común, o "Maricota" como es conocida por los radioaficionados de Brasil.

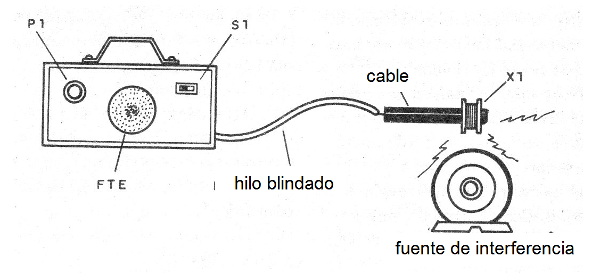

En la figura 3 tenemos una sugerencia de montaje con un cable blindado conectando la bobina exploradora.
Al conectar el aparato, acercándose a los caños eléctricos y aparatos electrodomésticos, oiremos el ronco de la red de energía en el altavoz.
La ganancia se ajusta en P1.
Una aplicación interesante del aparato es como amplificador telefónico.
Al acercar la bobina de un teléfono, podemos escuchar la conversación en el altavoz con buen volumen.
El punto ideal de posicionamiento de la bobina depende del teléfono, debiendo ser obtenido experimentalmente.
Lista de materiales
CI-1 - CA3140 - circuito integrado
CI-2 - LM386 - circuito integrado
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
L1 - Bobina exploradora - ver texto
P1 - 1 M ohms - pote
R1 - 100 k ohms - resistor - marrón, negro, amarillo
R2 - 10 k ohms - resistor - marrón, negro, naranja
R3 - 10 ohms - resistor - marrón, negro, negro
C1 - 10 uF - capacitor electrolítico
C2 - 47 nF - capacitor de cerámica o poliéster
C3 - 220 uF - capacitor electrolítico
C4 - 100 a 220 uF - capacitor electrolítico
FTE - 4 ó 8 ohms - altavoz de 5 a 10 cm
Varios:
Placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura, etc.
