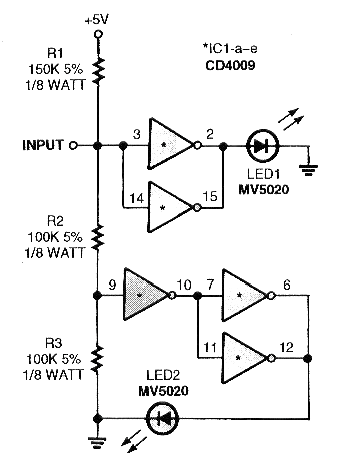

Este circuito fue publicado en una revista americana de 2001, que ya no existe. Su propósito es detectar niveles lógicos en salidas tanto CMOS como TTL. La alimentación viene del propio circuito analizado y los LED pueden ser comunes, preferiblemente un verde y otro rojo. La alimentación del CI se realiza en los pines 8 y 16. Vea en el libro Curso de Electrónica Digital el pinaje completo del 4009.
