Encontramos este circuito en una antigua documentación en inglés. Los transistores admiten equivalentes modernos. El circuito convierte señales en la banda de 5 a 15 MHz para sintonizar una radio de onda media común.

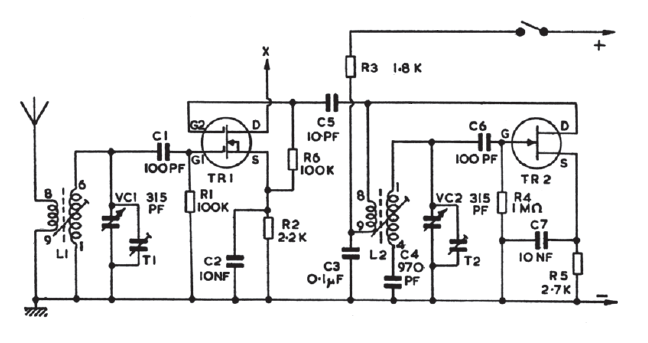

Convertidor de sintonía | Haga click en la imagen para ampliar |
