Monoestable rápido (CIR22388S)

: Written by: Newton C. Braga; Category: Banco de circuitos

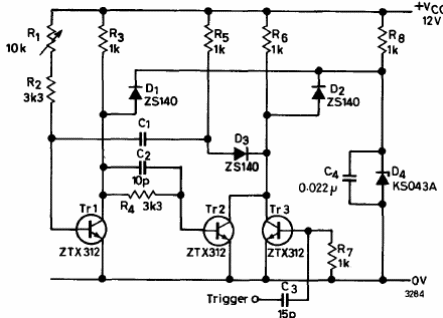

Encontrado en el manual de transistores de 1974 de Ferranrti, este circuito usa transistores de propósito general de la época. Los tiempos de pulso se pueden ajustar en un rango de 4 a 1.

Monoestable rápido
