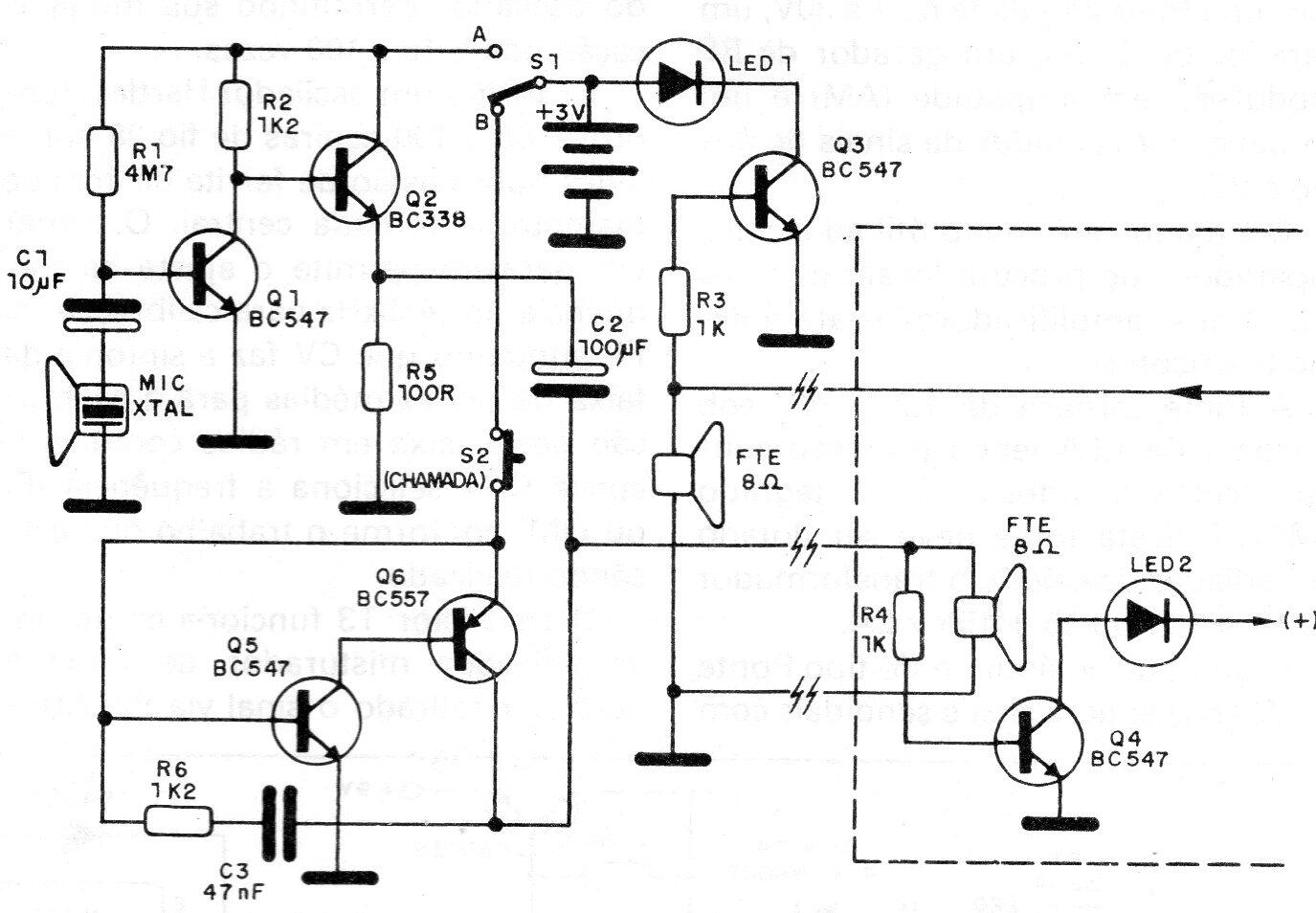

Encontramos este sencillo circuito de intercomunicador cableado con transistores en una publicación de 1988. Además de no necesitar el interruptor de hablar para escuchar, también incorpora un indicador visual de funcionamiento. La energía la proporcionan las baterías, pero se puede utilizar una fuente con buen filtrado, y los cables que conectan las estaciones no deben tener más de 20 metros de longitud.
Intercomunicador | Haga click en la imagen para ampliar |
