Amplificador de puente con operacional (CIR19808S)
Este es un amplificador de instrumento que utiliza dos sensores resistivos. El circuito lo sugiere National Semiconductor y la fuente de alimentación debe ser simétrica. Se pueden utilizar amplificadores operacionales equivalentes.

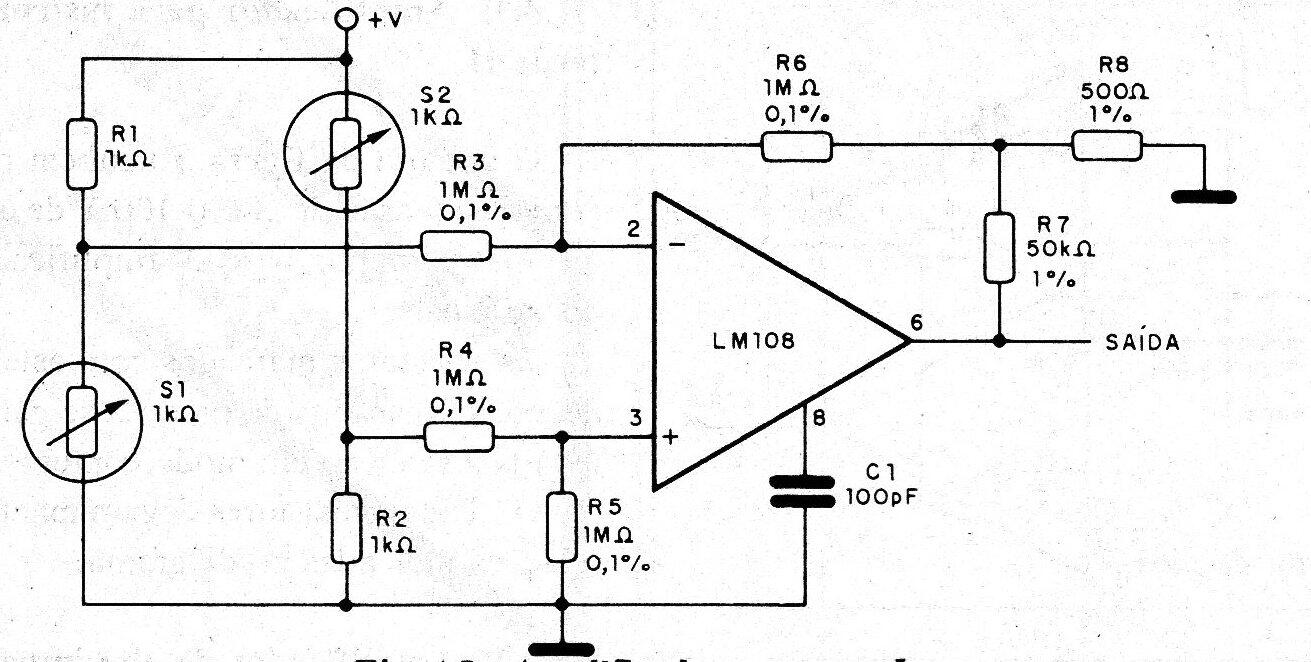

Amplificador de puente con operacional | Haga click en la imagen para ampliar |
