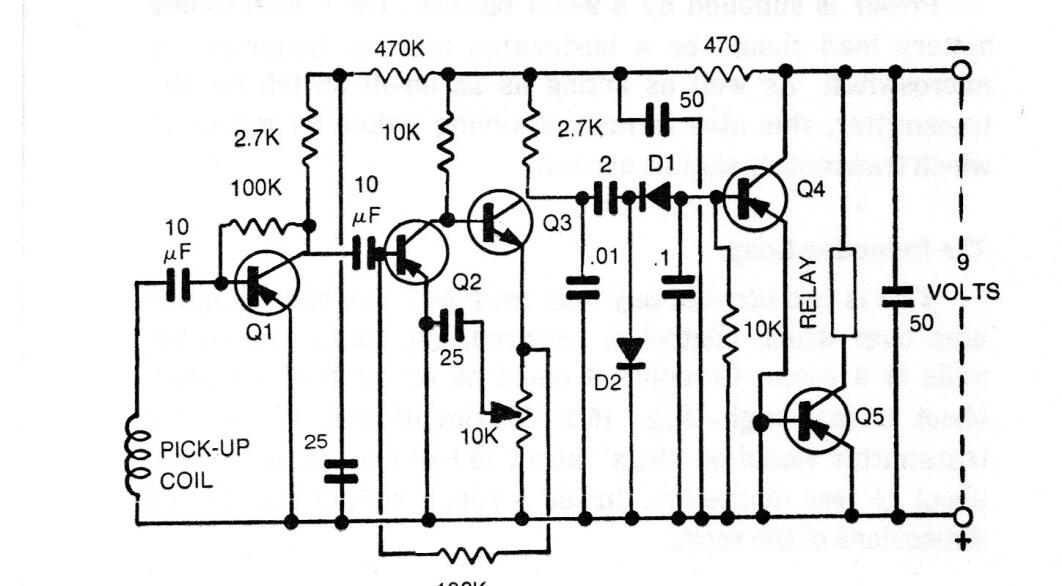

Este es el receptor para el transmisor sugerido en CIR11824S. La configuración es antigua y se utilizan transistores de período. El relé es del tipo sensible a 9 V. Se pueden hacer cambios en el circuito para operar con transistores modernos y una fuente de alimentación de 6 o 12 V, dependiendo de los relés más comunes en la actualidad. El resistor sin marca es 100 k.
Receptor de control remoto inductivo | Haga click en la imagen para ampliar |
