El alcance de este transmisor es de unos pocos kilómetros según la antena y las condiciones de propagación locales. El circuito es de 1992 y las bobinas tienen las siguientes características: L1 consta de 4 a 5 vueltas de cable 18 en forma de 0,8 cm sin núcleo, L2 tiene 2 o 3 vueltas en L1. L3 tiene 5 o 6 vueltas de hilo 18 en forma de 0,8 cm. Los XRF se realizan enrollando 50 vueltas del cable 32 en un resistor de 100k x ¼ W. El circuito debe ser alimentado por una fuente de 15 V con al menos 1 A y un excelente filtrado.

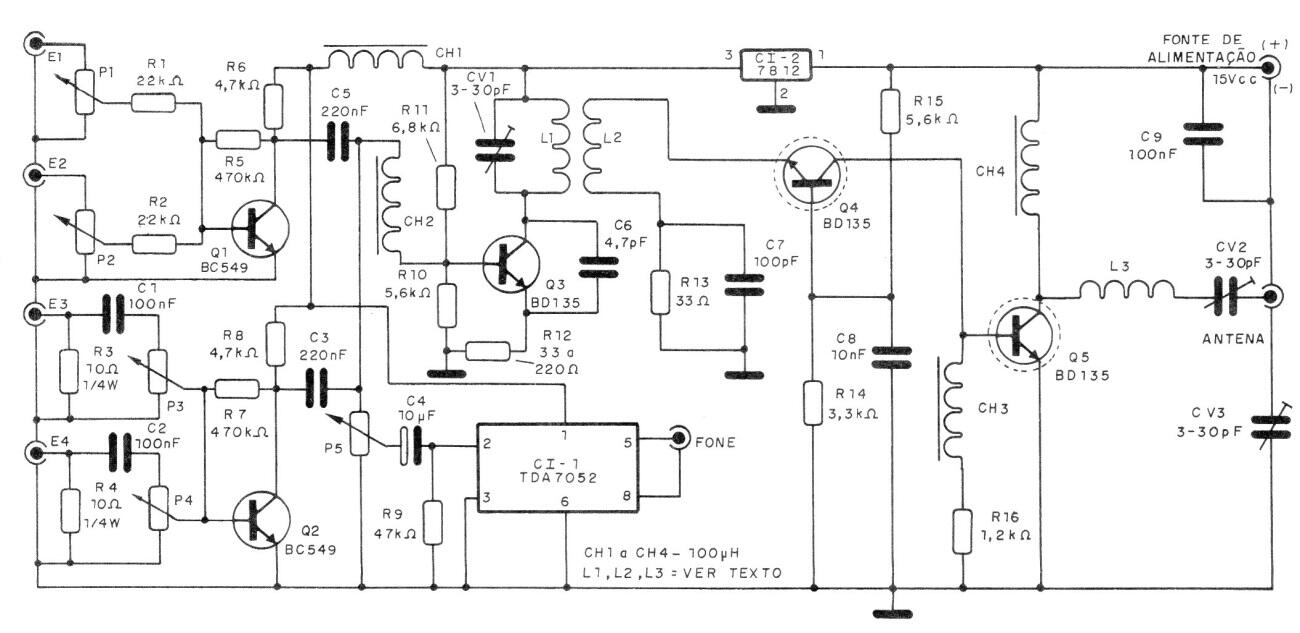

Potente transmisor FM con mezclador | Haga click en la imagen para ampliar |
