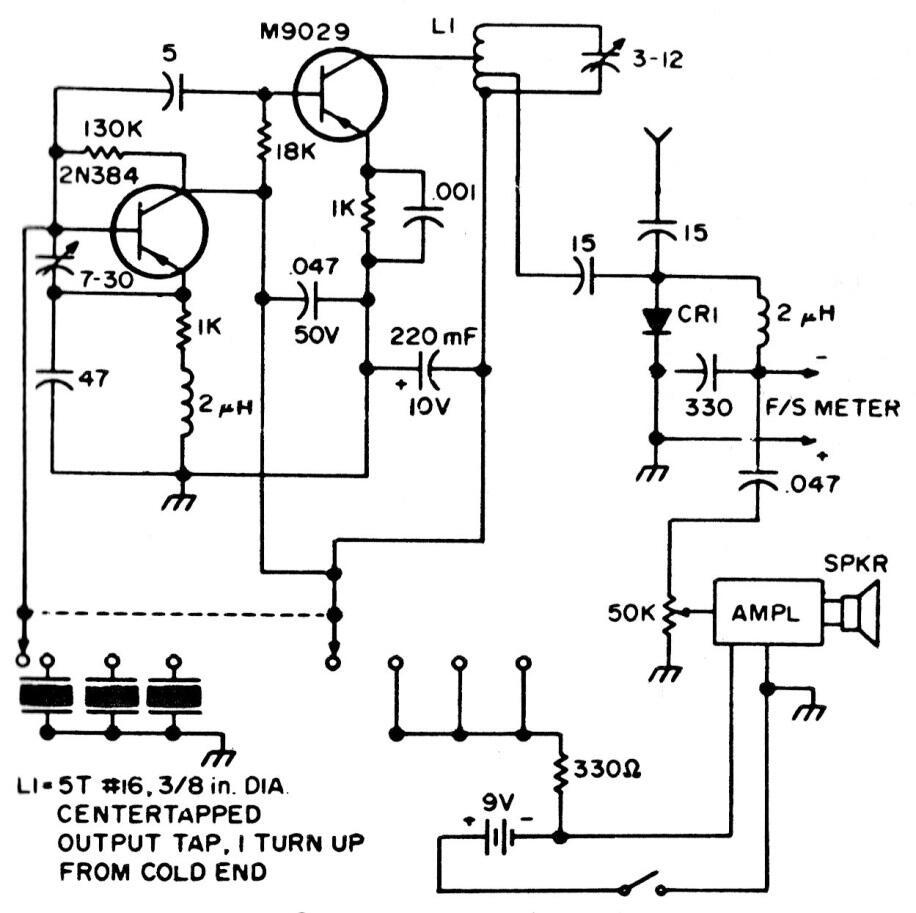

Encontramos este circuito de generador de señales y amplificador para la bancada en una documentación americana de los años 80. El circuito puede ser implementado con transistores modernos y el amplificador puede ser del tipo integrado con el LM386, TDA7050 u otro de baja potencia.
Generador de Señales y Amplificador | Haga click en la imagen para ampliar |
