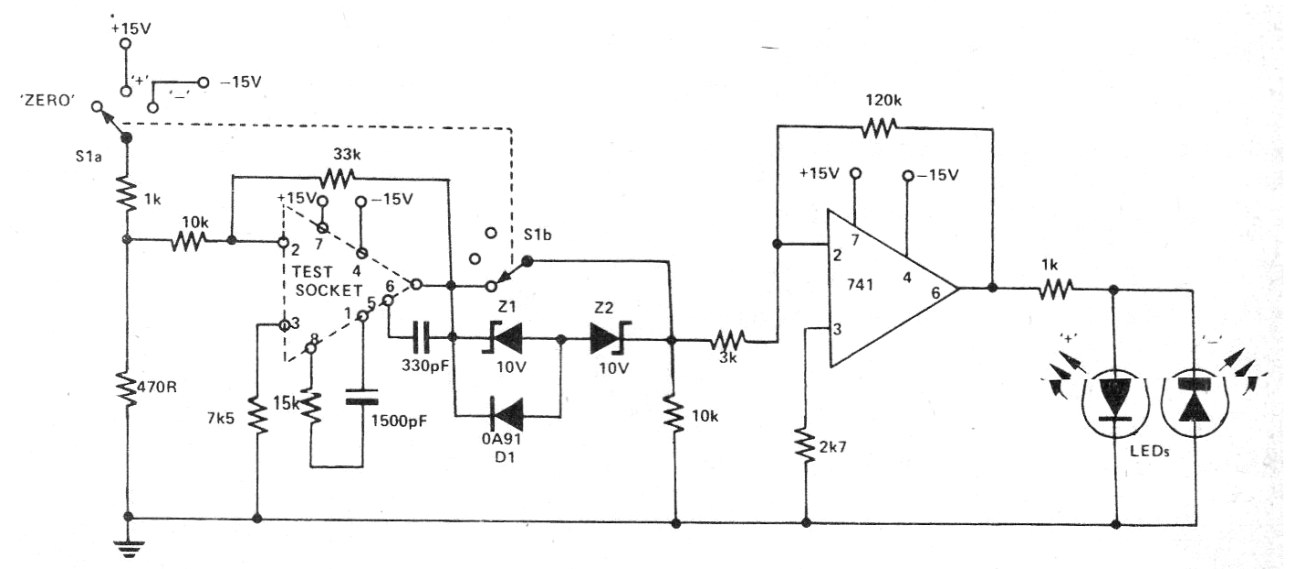

He encontrado este circuito en una antigua revista inglesa de 1976. Con él es posible hacer la prueba de amplificadores operacionales, como el 741 o el CA3140. En la prueba, un LED debe encenderse y el otro se apaga con S1 en la posición cero. En la otra posición, los LED deben parpadear alternativamente. La tensión de alimentación máxima es de 15 V, según los amplificadores operacionales probados.
| Haga click en la imagen para ampliar |
