Tengo un transformador con dos devanados primarios que pueden ser alimentados tanto por 110 V como 220 V. ¿Cómo debo hacer su conexión?

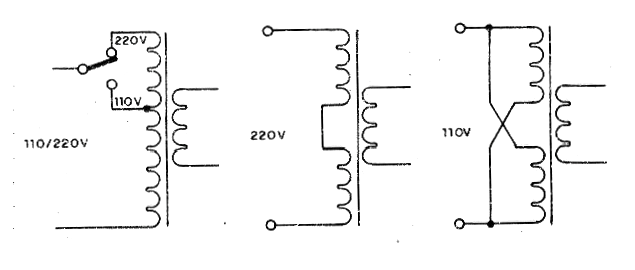

En la figura siguiente se muestra cómo conectar los dos tipos de transformadores de dos tensiones normalmente existentes. El primero es el transformador con bobina única pero derivación. En este caso, podemos utilizar una llave conmutadora para conectar en 110 V o 220 V. En los otros dos casos, tenemos el transformador de dos devanados y el modo de conexión en las tensiones de 220 V y 110 V. Observe que la fase de los devanados necesita ser observada para que no ocurra un corto.
