Los poseedores de teléfonos domésticos de tipo inalámbrico se enfrentan a un inconveniente cuando hay corte de energía: el teléfono inalámbrico se queda fuera del aire y, a menos que se conecte en la línea un teléfono común, no es posible ni atender ni hacer llamadas.
El diseño ultra-simple descrito en este artículo evita este inconveniente.
La idea es simple: un relé conmuta automáticamente un teléfono inalámbrico cuando hay el corte de energía, pasando la línea a un teléfono común.
El circuito se basa en un simple relé de bajo consumo, y puede permanecer permanentemente conectado, ya que su consumo en la red de 110 V es del orden de sólo 2 W. En la red de 220 V el consumo se dobla, pero la mayor parte La energía se disipa en un resistor reductor.
Ninguna modificación debe realizarse ni en el teléfono inalámbrico ni en el segundo aparato, y su instalación es extremadamente simple.
Características:
Tensión de alimentación: 110/220 V c.a. la
Consumo: 2 o 4 W

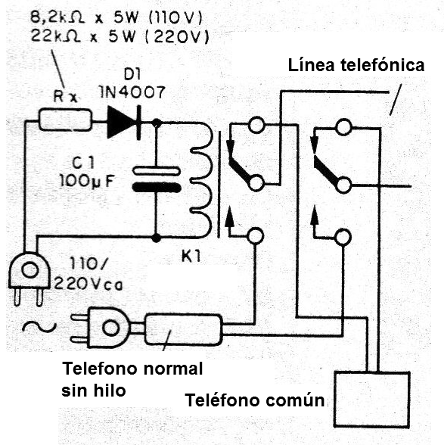

En la figura 1 tenemos el diagrama completo del aparato.
No hay nada especial en este proyecto: un relé de 48 V se mantiene activado por una fuente muy simple, sin transformador.
En esta fuente, R1 actúa como divisor de tensión junto con la bobina del relé.
El diodo D1 rectifica la corriente de la red y C1 actúa como filtro para alimentar el circuito con tensión continua, ya que el relé indicado no opera con tensión alterna.
El teléfono inalámbrico, el segundo aparato (de emergencia) y la línea se conectan a los contactos reversibles del relé.
Cuando el relé está energizado, en presencia de tensión en la red, el teléfono inalámbrico normalmente recibe la señal de línea.
Cuando hay corte de energía, el relé abre los contactos y el aparato de emergencia se conecta a la línea.
En la vuelta de la energía la conmutación al teléfono inalámbrico se realiza automáticamente.

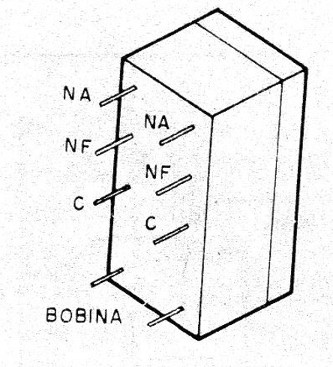

La pinza del relé se muestra en la figura 2, y como se trata de montaje muy simple no será necesario utilizar placa de circuito impreso.
El resistor debe ser de alambre de 5 o 10 W y debe funcionar ligeramente calentado en este proyecto.
Los dos valores, según la red, se dan en el proyecto.
Los posibles cambios (con la reducción) se pueden hacer si hay tendencia del relé en no atracar. El electrolítico es para 70 V, y el diodo admite equivalentes.

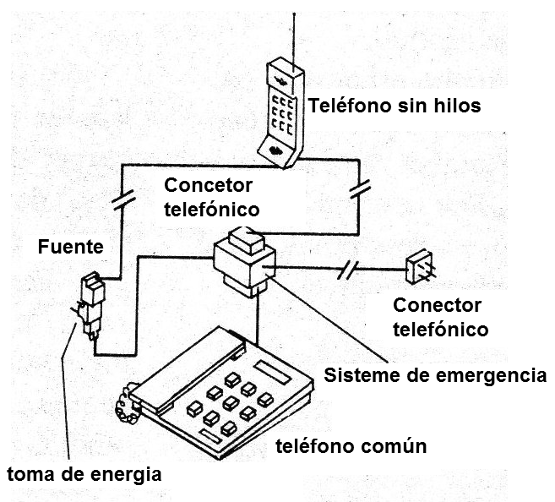

En la figura 3 tenemos el modo de hacer la instalación del aparato.
Utilice un benjamín para alimentar el teléfono inalámbrico y el sistema de emergencia.
Para las conexiones a la línea telefónica y los aparatos es interesante utilizar tomas apropiadas.
Comprobando el funcionamiento, con la simple conexión de la alimentación (el relé debe atracar), es sólo cerrar el aparato en definitivo en una caja e instalarlo.
Este artículo es de 1993. Actualmente con teléfonos que hacen uso de módems, pues sus líneas se suministran junto con Internet y TV, la dependencia del sistema de la red es total este circuito no funciona.
R1 – Resistor de hilo - ver texto - 8,2 k ohms x 5 W para la red de 110 V o 22 k ohms x 5 W para la red de 220 V
D1 - 1 M4007 - diodo rectificador
C1 - 100 uF - capacitor electrolítico de 70 V
K1 - MCH2RC4 - Relé de 48 V x 12 mA - Metaltex o equivalente
Varios: en, caja para montaje, soldadura, cable de alimentación etc.
