Si bien las células o las pilas solares de bueno, rendimiento pueden ser comparadas a precios asequibles y hasta obtenidas calculadoras y otros aparatos, la idea de crear una pila solar a partir de un viejo transistor es interesante, valiendo como trabajo escolar o proyecto experimental. Vea cómo hacerlo en este artículo.
Las uniones semiconductoras de todos los componentes electrónicos son sensibles a la luz, generando una pequeña tensión eléctrica cuando están iluminadas.
Para las células solares comunes, se crean uniones de gran superficie para obtener mayor aprovechamiento de la energía, pero en un proyecto experimental, cualquier componente que tenga una unión, si la expusimos a la luz, tendremos la generación de energía.

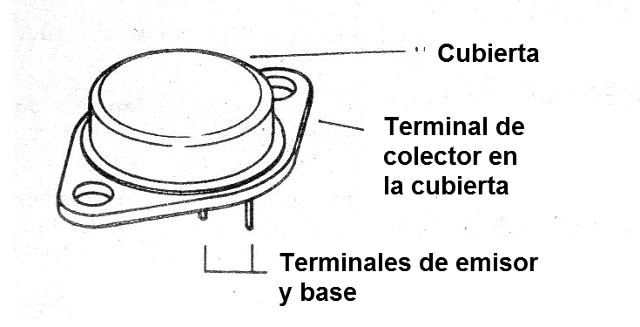

Nuestra idea es entonces utilizar un transistor de potencia común, como el mostrado en la figura 1 y, retirando su protección, exponer sus empalmes a la luz de modo que se convierta en una célula foto-eléctrica o pila solar.

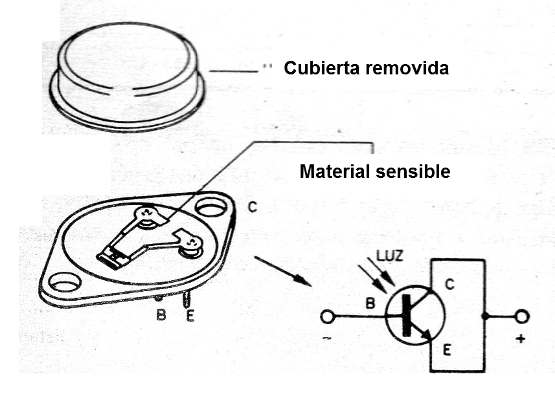

Como muestra la figura 2, retirando la cubierta de metal (con mucho cuidado) podemos exponer los empalmes y ligando como muestra la misma figura, tendremos una célula solar simple.
La cantidad de energía generada en este caso es muy pequeña, pues la unión tiene pequeñas dimensiones.

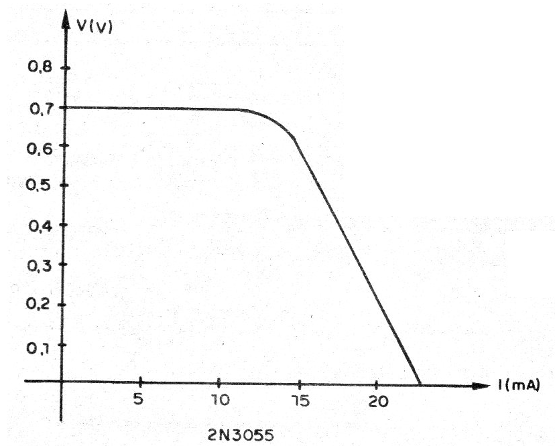

La curva tensión x corriente para un transistor común como el 2N3055 se muestra en la figura 3.
Es claro que podemos obtener mayor cantidad de energía conectando los transistores en serie o en paralelo, pero no recomendamos usar esta función para alimentar algún aparato, pues el rendimiento es bajo.
Podemos antes pensar en comprar células de alto rendimiento o bien aprovecharlas de aparatos fuera de uso.
Es mejor usar este proyecto para algunos experimentos didácticos que describimos a continuación.
Experiencias
Si usted tiene un multímetro o un VU-meter puede usarlo para demostrar la transformación de energía solar en energía eléctrica.

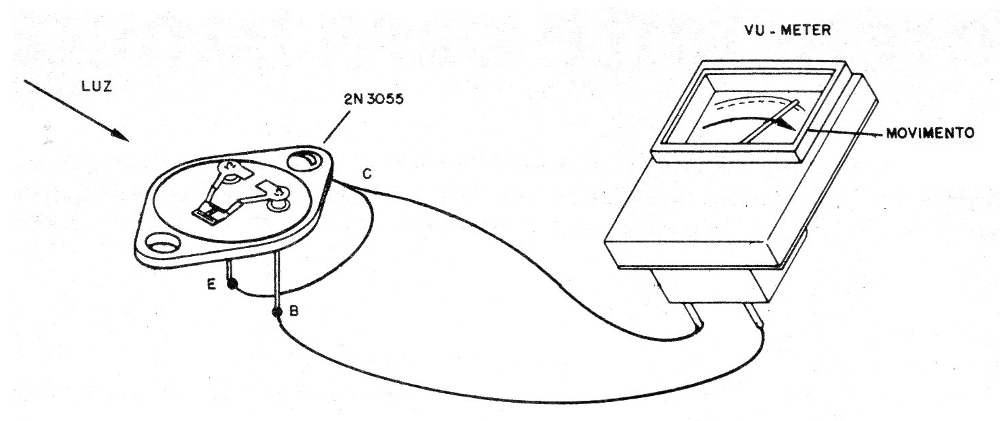

Para demostraciones en ambientes cerrados utilice una lámpara común. En la figura 4 mostramos cómo hacerlo.

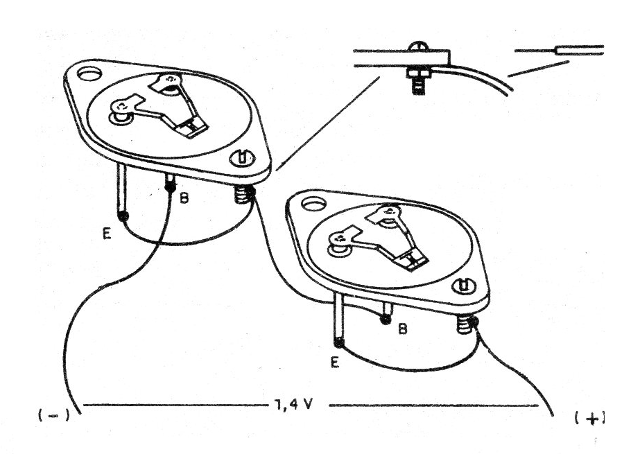

En la figura 5 mostramos cómo conectar dos transistores en serie para obtener mayor tensión.

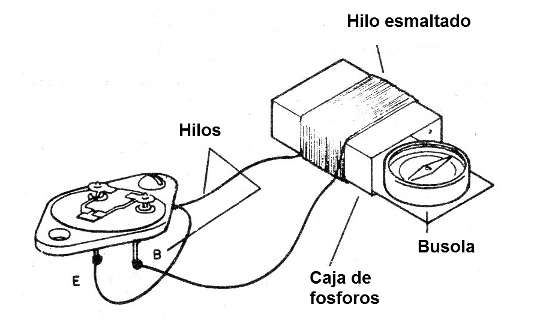

En la figura 6 mostramos cómo construir un galvanómetro experimental sensible con una brújula y una caja de fósforos, enrollando de 30 a 100 espiras de hilo fino.
