Este excelente circuito para fonocaptores magnéticos es sugerido por National. Semiconductor y puede servir de base para proyectos de un buen sistema de audio, ya que incluye también el control de volumen, tonalidad y balance. La base del circuito y el integrado LM381 (*).

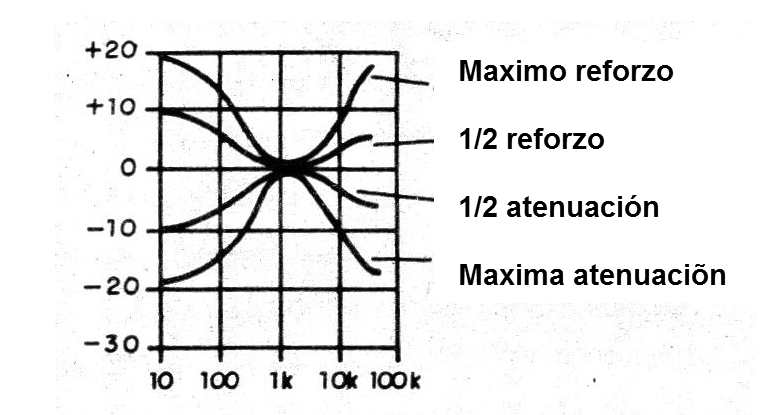

Este circuito presenta un refuerzo máximo de graves y agudos del orden de 20 dB y una atenuación máxima de 20 dB como muestra el gráfico de la figura 1.
La ecualización es RIAA y en el diagrama sólo mostramos un canal del aparato, ya que el otro es idéntico. La numeración entre paréntesis se refiere a los dos canales, ya que el circuito integrado LM381 es doble.
El nivel de señal de salida del paso preamplificador está entre 200 mV y 2 V lo suficiente para excitar la mayoría de los amplificadores de potencia comunes.

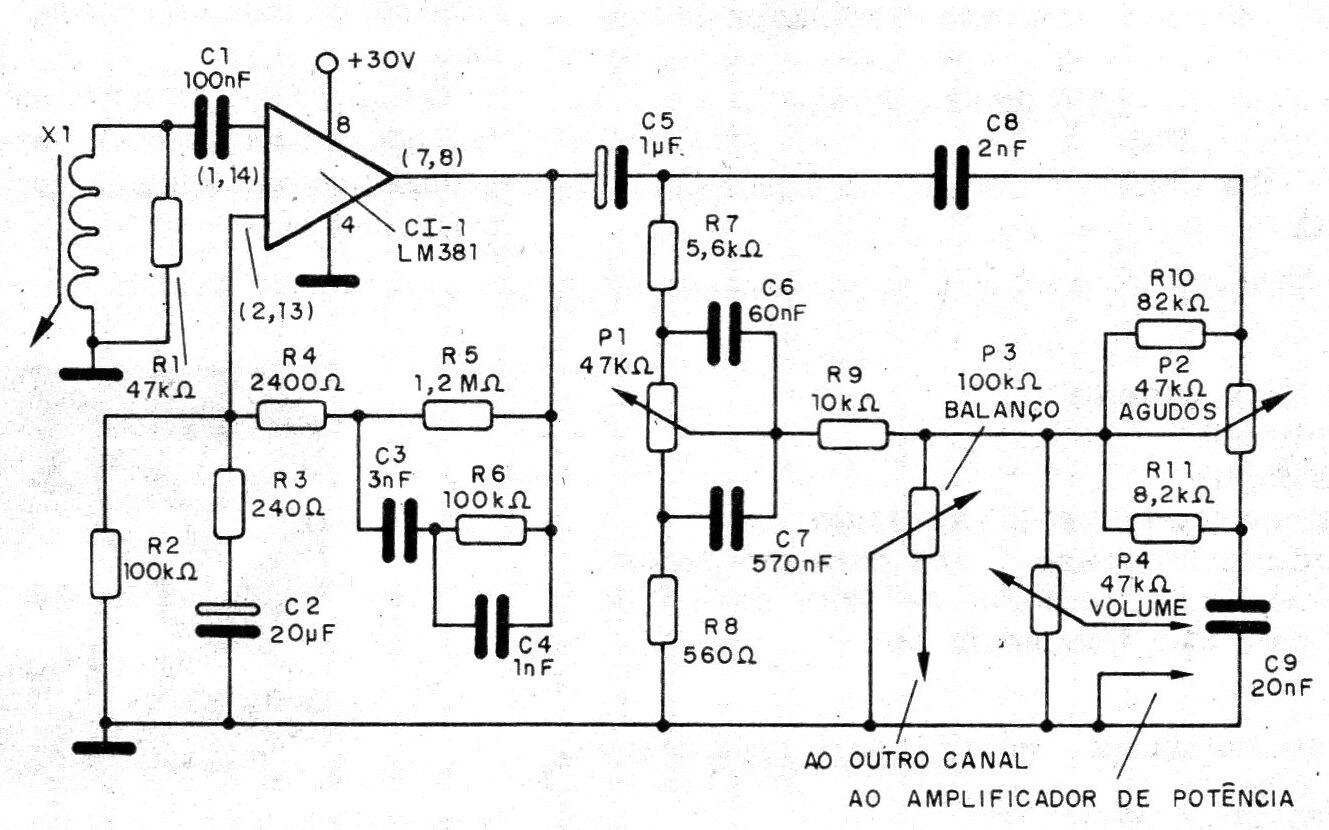

En la figura 2 tenemos el diagrama completo del aparato.

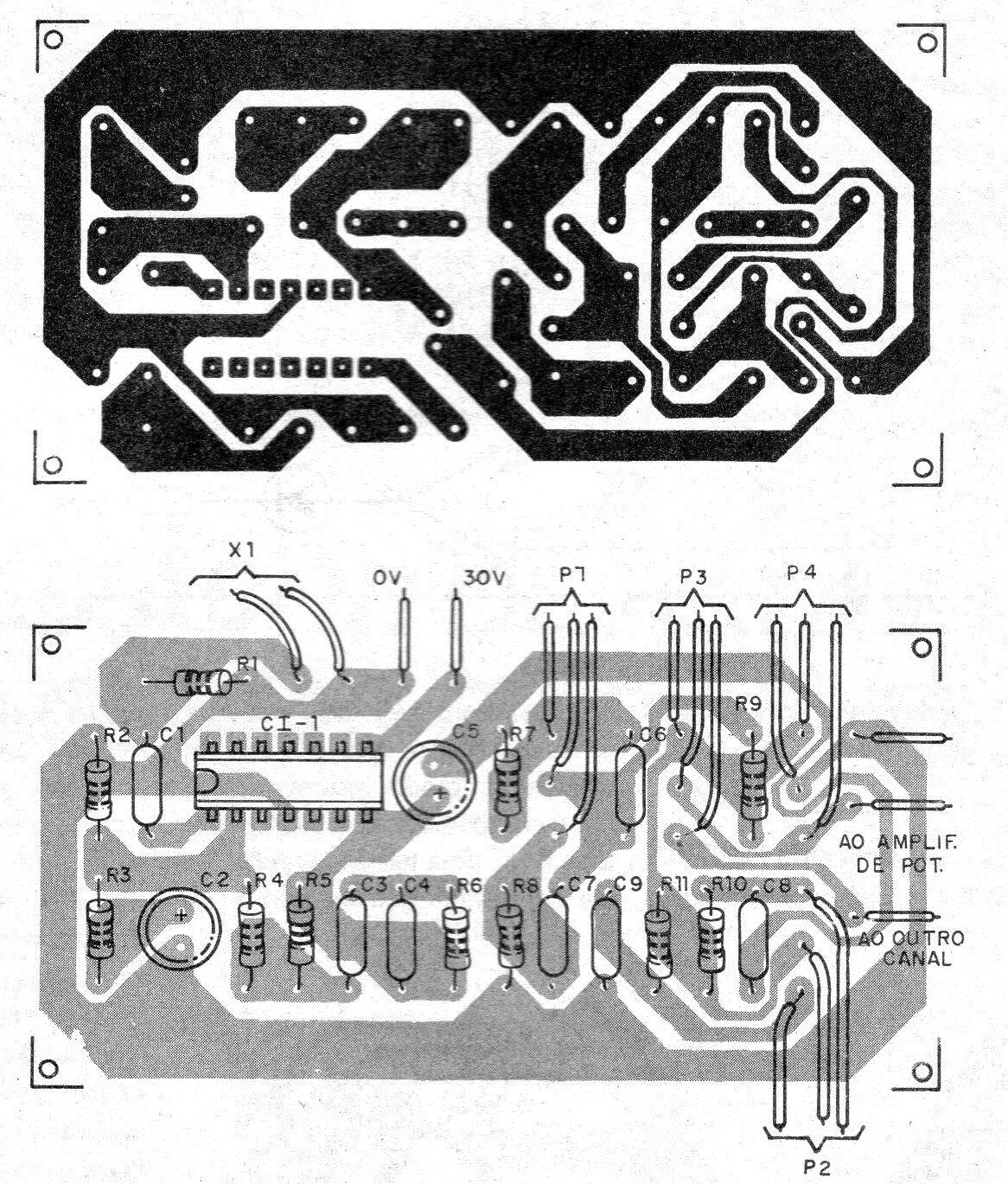

En la figura 3 tenemos una sugerencia de placa de circuito impreso para este proyecto.
Como se trata de montaje de audio donde los niveles de señal de entrada son muy bajos, del orden de pocos milivoltios es muy importante que todas las conexiones sean cortas, bien desacopladas y que los cables de entrada y salida sean blindados.
La alimentación de este circuito puede ser retirada de cualquier amplificador que disponga de tensión del valor adecuado o reducida por medio de Circuito apropiado.
Muy importante es el filtrado para que no, aparezcan roncos en la señal.
Como este proyecto está destinado a formar parte de otros, la prueba debe ser hecha con el aparato definitivo ya en la caja de metal que sirve de blindaje.
Los resistores son todos de 1/8 W y los valores más críticos se pueden obtener con la asociación de resistencias de valores comerciales del 5% de tolerancia.
Las sí para 2400 ohms podemos usar 2200 ohms en serie con 220 ohms.
Para los capacitores vale lo mismo. El capacitor de 60 nF se puede obtener asociando 47 nF con 10 o 12 nF en paralelo.
Los potenciómetros de tono y balance son lineales mientras que el de volumen debe ser logarítmico.
Semiconductores:
Cl-1 - LM381 - Circuito Integrado Nacional
Resistores: (1/8 W, 5%)
R1 - 47 k ohms
R2 - 100 k ohms
R3 - 240 ohms
R4 - 2400 ohms
R5 - 1,2 M ohms
R5 - 100 k ohms
R7 - 5,6 k ohms
R8 - 560 ohms
R9 - 10 k ohms
R10 - 82 k ohms
R11 - 8,2 k ohms
P1, P2 - 47 k ohms - lineal
P3 - 100 k ohms - linear - pote
P4 - 47 k ohms -log - volumen
Capacitores - (electrolíticos para 25 V o más)
C1 - 100 nF - poliéster o cerámico
C2 - 20 o 22 uF - electrolítico
C3 - 3 nF (o 3,3 nF) - cerámico o poliéster
C4 - 1 nF - cerámico o poliéster
C5 - 1 uF - electrolítico
C6 - 60 nF - poliéster o cerámico (véase el texto)
C7 - 570 nF (470 + 100 nF) - cerámico o poliéster
C8 - 2 o 2,2 nF - cerámico o poliéster
C9 - 20 o 22 nF - cerámico o poliéster
Varios:
Placa de circuito impreso, zócalo para el integrado, hilos, soldadura, etc.
