En su Application Note AN202, Honeywell (www.honeywell.com) sugiere un circuito práctico para su sensor magnético híbrido HMC2002 / 3, capaz de medir campos de menos de 100 uGauss en una escala de +/- 2 Gauss. Para el HMC2003, las señales de salida Xout, Yout y Zout representan los tres ejes de orientación del campo magnético que se está midiendo. Estas señales varían entre 0 y 5 V con una salida en campo cero de 2,5 V. Estas señales se pueden aplicar directamente a la entrada de un convertidor A / D con una salida Vref del circuito híbrido a la medida en la escala deseada. En la figura 1 tenemos el circuito sugerido por Honeywell.

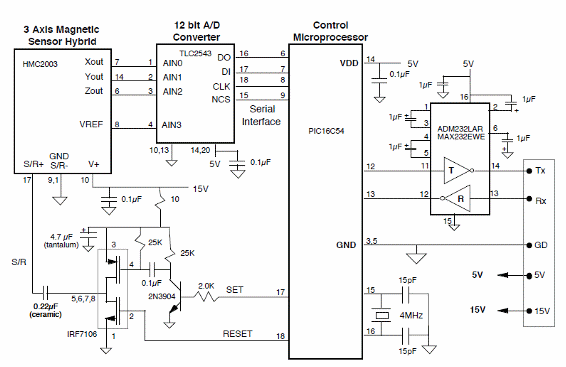

Figura 1- Circuito para medir campos magnéticos utilizando un sensor híbrido de Honeywell.
Figura 1- Circuito para medir campos magnéticos utilizando un sensor híbrido de Honeywell.



   En este circuito se utiliza un convertidor A / D TLC2543 de Texas Instruments de 12 bits. Con él el bit menos significativo de la escala corresponde a 1 miliGauss de la escala completa de 2 Gauss. Para obtener mayor sensibilidad se puede utilizar un convertidor A / D de 14 o 16 bits.

Con esto, tenemos un aumento de la sensibilidad pero a costa de una modificación en la escala total. Por ejemplo, con una ganancia 4 en un amplificador entre Xout y AIN0 tenemos una sensibilidad de 250 uGauss pero la escala total se reduce a un máximo de 0,5 Gauss.

Para lograr una mayor resolución, el sensor debe ajustarse para una máxima sensibilidad. Esto se puede hacer con la característica de corriente de Honeywell. Con esta técnica no se necesitan recursos externos y más información puede obtenerse en el Application Note AN201 de Honeywell, disponible en el sitio para descargar.

Las señales del A / D se aplican a un microcontrolador PIC16C54 que procesa las señales a un MAX232LAR, proporcionando así una interfaz 232 para el circuito. La alimentación del circuito se realiza con tensiones de 5 V y 12 V y el cristal es de 4 MHz para el PIC.
