Este circuito hace que las lámparas fluorescentes parpadeen rápidamente, produciendo, con buena intensidad, el efecto estroboscópico en bailes, fiestas u otros lugares y aún ser cambiado para parpadear lentamente, con uso en señalización y decoración. El uso de un transistor de efecto de campo de potencia garantiza mayor rendimiento al circuito.

   Una lámpara de buena intensidad que parpadea rápidamente produce el efecto estroboscópico, que es el "congelamiento" de los movimientos. Este efecto es muy usado en clubes y clubes nocturnos para las pistas de baile.

   El aparato que describimos hace que una lámpara fluorescente de hasta 40 W parpadea rápidamente con una intensidad elevada, iluminando un ambiente para tener el efecto estroboscópico.

   En nuestro proyecto se utiliza un sistema de modulación que garantiza un excelente rendimiento en la transferencia de energía a la lámpara, además de un transistor de efecto de campo MOS de potencia.

   La alimentación original viene de la red de energía, pero como el sector principal también funciona con 12 V, el aparato también se puede utilizar con baterías, en un coche o en un lugar fijo.



*   Características:

Tensión de entrada: 110 V / 220 Vc.a. o 12 Vc.c.

Consumo: 30 a 40 W

Tensión en la lámpara: 400 V a 600 V

Frecuencia: 0,1 Hz a 5 Hz



   Para tener un buen rendimiento en la alimentación de la lámpara es interesante utilizar una alta tensión modulada. Una señal entre 300 Hz y 1000 Hz es entonces generada e interrumpida periódicamente en la frecuencia que permite la obtención del efecto.

   Para ello, usamos en nuestro proyecto dos osciladores basados ??en puertas NAND de un circuito integrado 4093B.

   La primera puerta está formada por CI-1a y tiene su frecuencia dada por R1 y Q2. Esta señal tiene una frecuencia entre 300 Hz y 1000 Hz, y eventualmente podemos cambiarla para tener un mayor rendimiento en función de las características del transformador usado;

   La modulación, o la tasa de interrupción, que determinará el ritmo de los intermitentes está determinada por Cl-1b. La frecuencia, que puede ser alterada, es fijada por R2 y C3.

   Un valor mayor de C3, como 470 nF o incluso 1, uF, hace que el aparato un parpadeante lento, con uso en señalización.

   Las señales de los dos osciladores se combinan en las dos puertas restantes del circuito integrado, Cl-1c y Cl-1d ..

   La señal de los dos pasos de combinación de señales, que también funcionan como búfer-amplificadores, se aplica al comportamiento de un transistor de efecto de campo de potencia.

   Este componente de muy alta potencia tiene por carga el devanado del transformador, alimentándolo entonces con una señal interrumpida en la frecuencia de los intermitentes.

   En el transformador tenemos la inducción de una alta tensión que alimenta directamente la lámpara fluorescente, haciéndola parpadeando.

   Las lámparas de 5 a 40 W se pueden utilizar, e incluso las que ya están débil para funcionar en la red de energía, de menor tensión, se encender en este aparato.

   Lo que ocurre es que el transformador tiene bobinado primario de 220 V, pero para la forma de onda senoidal de la red.

   Aplicando una señal rectangular, como en este circuito, la forma de onda diferente produce picos de inducción que alcanzan tensiones mucho mayores, llegando en algunos casos a 600 V, lo que fácilmente ioniza el gas de una lámpara, incluso débil.



MONTAJE

   En la figura 1 tenemos el diagrama completo del aparato.

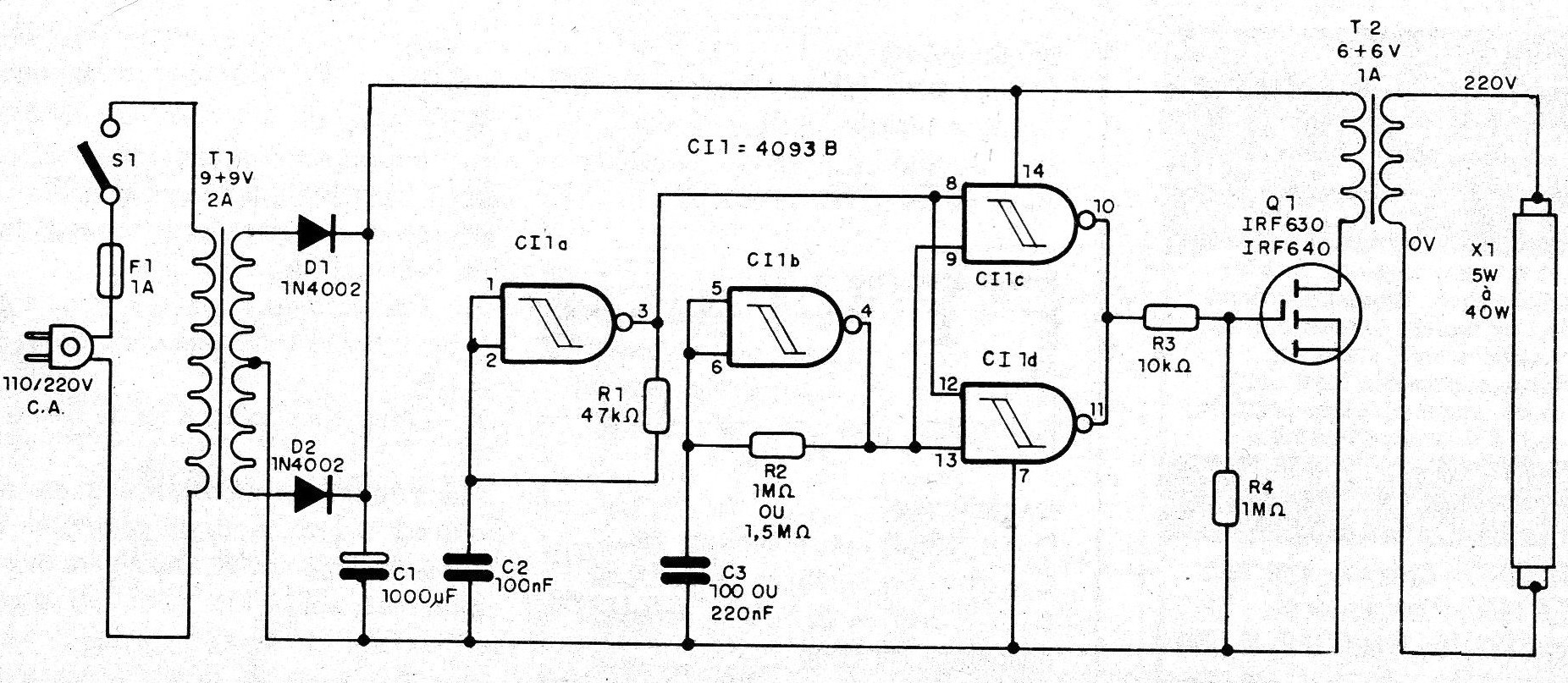

Figura 1 - Diagrama completo del aparato
Figura 1 - Diagrama completo del aparato | Haga click en la imagen para ampliar |





La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.

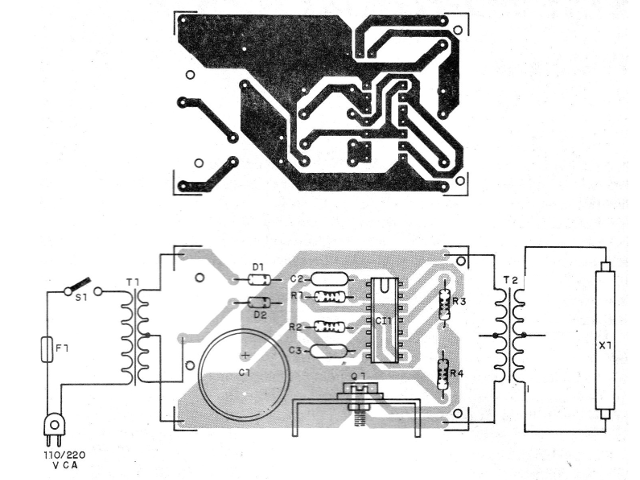

  Figura 2 - Disposición de los componentes en la placa
  Figura 2 - Disposición de los componentes en la placa





El circuito integrado se puede instalar en un zócalo DIL de 14 pines para mayor seguridad y el transistor de efecto de campo de potencia debe estar dotado de un radiador de calor de al menos 5 x 5 cm.

   El transformador T1 tiene devanado primario de acuerdo con la red local y secundaria de 7,5 + 7,5 V o 9 + 9 V con corriente de al menos 2 A. El transformador T2 tiene bobinado primario de 110/220 V, siendo usado el punto de 220 V, y secundario de 6 + 6 V o 7,5 + 7,5 V con 1 A de Corriente o más.

   El cable de conexión a la lámpara debe estar bien aislado, dada la posibilidad de choques con la alta tensión presente.



PRUEBA Y USO

   Para probar el aparato basta con conectarlo a la red de energía.

   Si desea cambiar la frecuencia, simplemente cambie el valor de C3.

   Para tener un control lineal de la frecuencia de los intermitentes se puede cambiar la resistencia de 1 M ohmios por un potenciómetro del mismo valor en serie con un resistor de 100 k ohmios y colocar en lugar de C3 un capacitor de 1 uF.

   Para utilizar el aparato con batería, basta con eliminar el sector de fuente.



Semiconductores:

CI-1 - 40935 - circuito integrado CMOS

D1, D2 - 1N4002 - diodos de silicio

Q1 - lFlF63O o lRF640 - transistores de efecto de campo de potencia.



Resistores (1/8 W, 5%):

R1 - 47 k ohms - (amarillo, violeta, naranja)

R2 - 1 M ohms - (marrón, negro, verde)

R3 - 10 k ohms - (marrón, negro, naranja)

R4 - 1 M ohms - (marrón, negro, verde)



Capacitores:

C1 - 1000 uF - electrolítico de 16 V

C2 - 100 nF - cerámico o poliéster

C3 - 100 nF a 220 nF -cerámico o poliéster - ver el texto



Varios:

F1 - Fusible de 1 A

S1 - Interruptor simple

T1 - Transformador con primario de acuerdo con la red local y secundaria

de 9 + 9 V x 2 A

T2 - Transformador con primario de 220 V o 110/220 V y secundario de 6 + 6 V x 1 A

X1 - Lámpara fluorescente de 5 W a 40 W

Placa de circuito impreso, zócalo para el integrado, radiador de calor para CI-1, cable de alimentación, caja para montaje, hilos, soldadura, etc.
