Uno de los problemas que encuentra el reparador novato de radios a transistores es la identificación de los componentes. (¿Cuáles son los componentes reales de una radio y los representados en un diagrama? ¿Cómo saber qué tipo de circuito se está usando en un determinado tipo de radio y cuáles son los defectos que presentan? Este artículo da algunas explicaciones sobre los componentes usados en radios y la forma en que se los instala.
Obs. Esto artículo es de 1989.
Muchos lectores pretenden aprender a arreglar radios a transistores con el fin de ganar algún dinero adicional que puedan dedicar a sostener su afición, bastante cara actualmente, de hacer electrónica. Otros van más allá, aspirando incluso a abrir un negocio propio o trabajar como técnicos.
Sin embargo, aprender a hacer reparaciones no es fácil y sobre todo exige paciencia. Actualmente, los tipos de radios que existen en los comercios son muchos y las variaciones alrededor de los circuitos típicos son más numerosas todavía. Esto obliga al técnico a tener una capacidad de análisis mayor que antiguamente, en el sentido de descubrir posibles defectos.

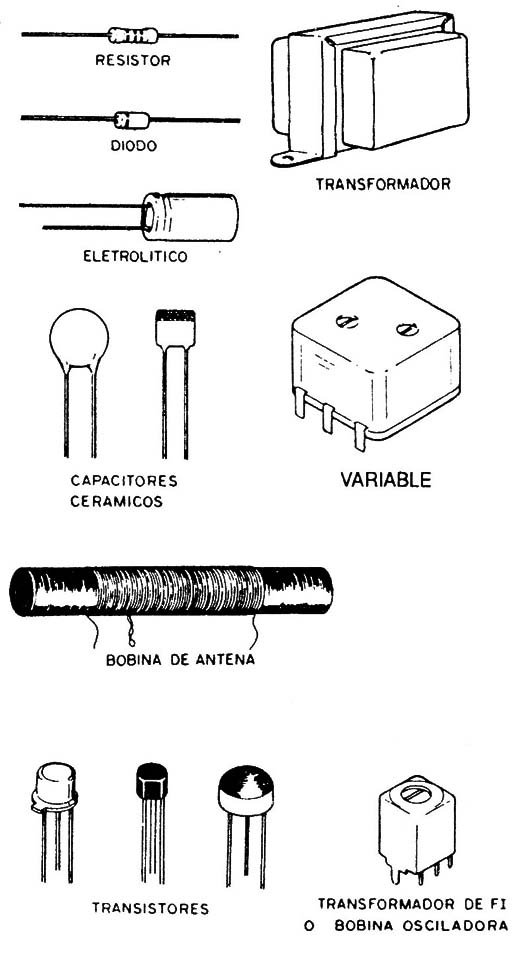

Pero el principal problema que encuentran los novatos es la identificación de los componentes usados en radios pequeñas y cómo sacar su esquema cuando el mismo no está disponible en un manual, en la propia caja de la radio o de algún otro modo (figura 1).
En verdad, los componentes usados en todos los tipos de radios varían muy poco, lo que significa que difícilmente el lector hallara alguna pieza realmente diferente de las que está acostumbrado a usar en nuestros montajes. Lo que varia bastante es la disposición de las piezas, o sea, las configuraciones haladas.
Los Componentes

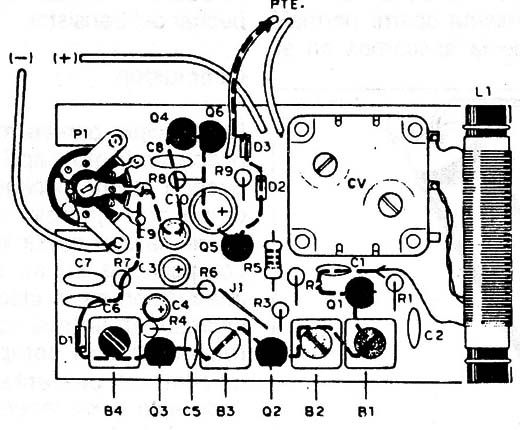

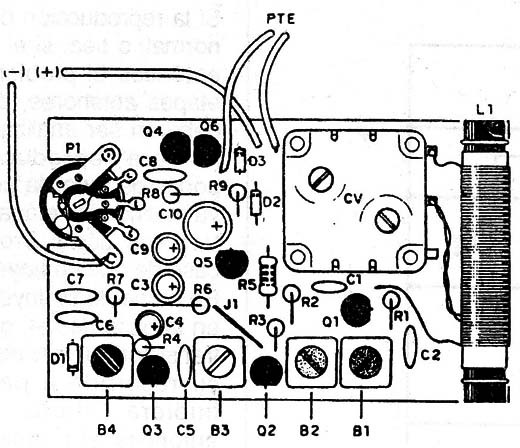

En la figura 2 tenemos un diseño típico de una radiecito transistorizada de una banda de onda (ondas medias) o sea una radio AM que puede servir perfectamente para el aprendizaje del lector que desea iniciarse en la reparación.

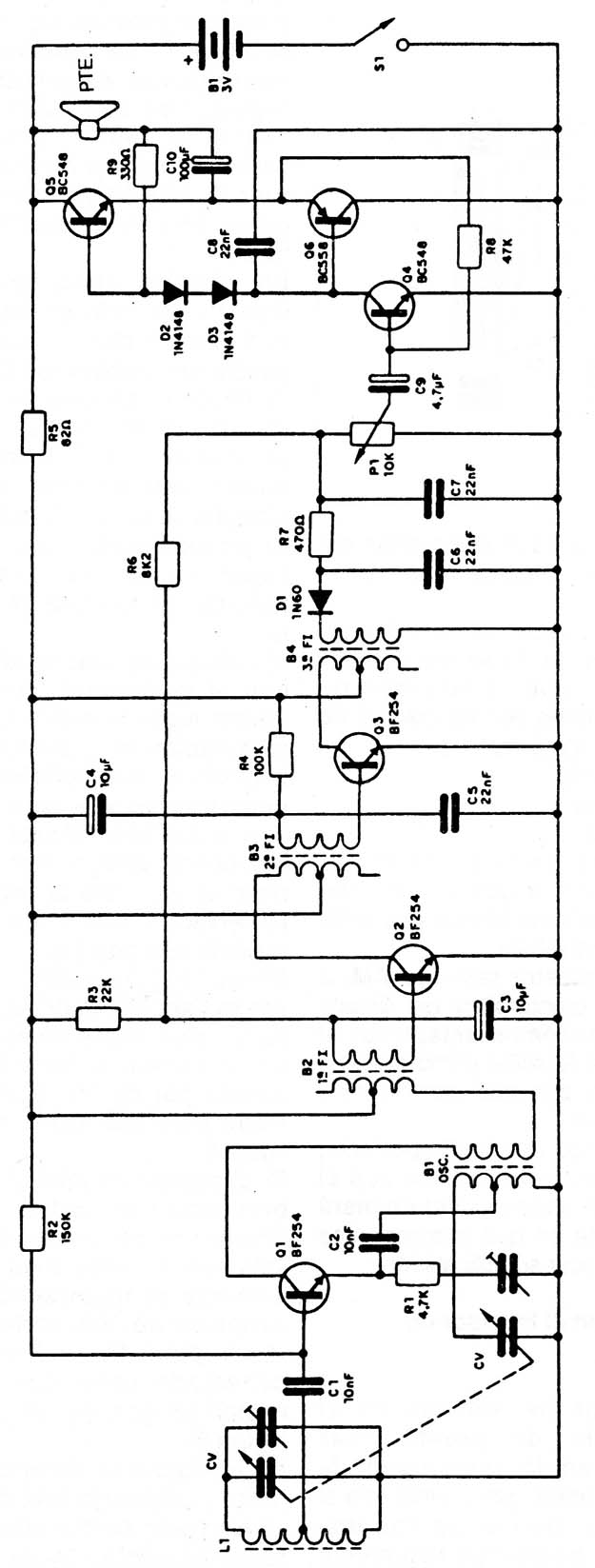

El diagrama de esta radio aparece en la figura 3, con lo que haremos un análisis conjunto.
Como pueden ver los lectores, en las etapas de audio hallaremos básicamente transistores, capacitores, resistores y diodos. Ya en las etapas de RF, además de estos componentes, tenemos las bobinas de Fl, osciladora y de antena. Existen diversas configuraciones para las etapas de salida de audio, algunas de las cuales hacen Uso de transformadores.
Si el lector recuerda que la presencia de la conexión del parlante y del control de volumen permiten identificar las etapas de audio de la radio y que la presencia de los transformadores de Fl permite identificar las etapas de frecuencia intermedia, y que además la presencia del variable, de la bobina de antena y osciladora permiten identificar la etapa de entrada, las cosas resultan bastante mas fáciles.
De este modo, aunque el lector no disponga del esquema de la radio que quiere reparar, mediante estos trucos" la identificación de las etapas y de los componentes y si es preciso hasta ia elaboración del circuito se solucionan en gran medida.
Para los casos de los transformadores de Fi se debe tener siempre en cuenta su orden de colocación dada por los colores de los tornillos de ajuste:
1º Fi - amarilla
2º Fi - blanca
3º Fi - negra
Recordamos que la bobina roja es la osciladora, y que en algunos casos las bobinas blanca y amarilla son intercambiables.
Tomando nuestra radio de AM, a partir de la propia placa del circuito impreso, podemos establecer el recorrido de la señal como muestra la figura 4 y con esto identificar los componentes.
Este recorrido es muy importante, pues al buscar un defecto con el inyector de señales, determinará exactamente en qué componentes debemos hacer su aplicación.
Análisis con el inyector de señales
El inyector de señales es el instrumento de prueba, más eficiente en ia reparación de pequeñas radios, juntamente con el multímetro. Con estos dos instrumentos podremos fácilmente determinar las etapas que no funcionan, o que lo hacen de modo deficiente, y partiendo de allí, llegar a los componentes que deben ser sustituidos. (Para los lectores que no posean un inyector de señales, recordamos que esto sitio publicó distintos proyectos de montaje del mismo, para que nadie se quede sin este útil instrumental del taller).
En nuestro caso, usamos el inyector de señales haciendo el análisis de dos circuitos independientes. Separamos los circuitos de RF de los circuitos de audio, por el componente que más fácilmente se identifica en una radio, cualquiera sea su tipo: el potenciómetro de control de volumen.
El procedimiento típico que debe seguir el lector, cuando posee una radio que no funciona es el siguiente:
a) Coloque las pilas en el soporte y, con el multímetro, verifique en primer lugar si existe tensión de alimentación en la placa cuando se conecta el potenciômetro. (Este procedimiento vale para las radios que no dan señal alguna cuando se las conecta, pues el chasquido en el parlante ya indica la presencia de alimentación, con lo que se puede suprimir esta prueba).
Si no hay tensión, debemos sospechar primero de los contactos de las pilas.
Vea si no están sucios, o si el alambre de conexión no está partido por dentro.

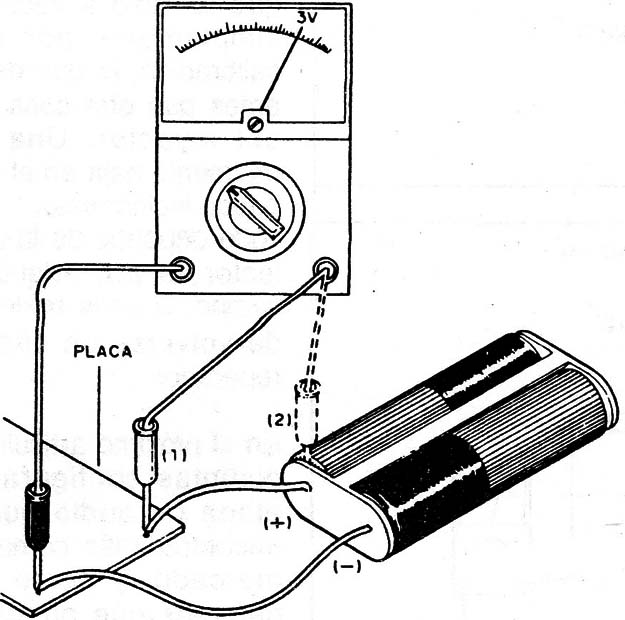

Use el multímetro para eso, como muestra la figura 5.

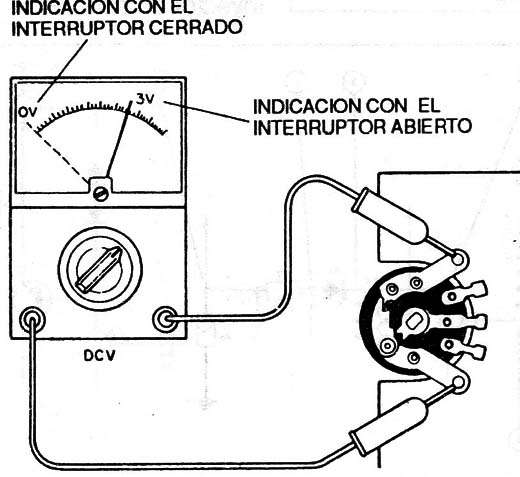

Si el soporte de pilas y sus alambres están en orden, vea si el interruptor del potenciômetro de volumen no tiene algún detecte. Conecte el multímetro antes y después de los contactos del interruptor. Con el interruptor conectado tiene que haber la misma tensión de los dos lados (figura 6).

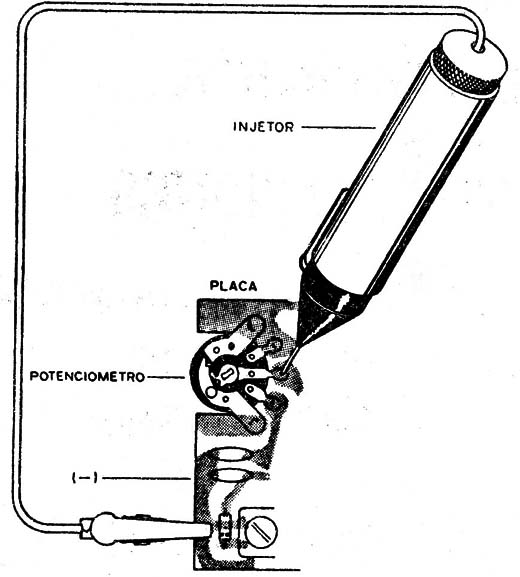

b) Constatada la alimentación de la radio, y también la falta de señal, el primer punto en que aplicaremos la señal del inyector es en el terminal central del potenciômetro de control de volumen, según la conexión mostrada en la figura 7.
Si la reproducción de la señal fuera normal, o sea, si el parlante "chilla" entonces el problema está en las etapas anteriores, de RF y Fl, que deberán ser analizadas. Pero si no hubiera reproducción ninguna, podemos tener la certeza que algo va mal con las etapas de audio.
Veamos cómo proceder en este caso de que no haya ninguna señal:
En primer lugar inyectamos la señal en la base de Q4, o sea, del primer transistor que encuentra la señal en su recorrido a partir de ahí. Si hubiera ahora reproducción, entonces el problema habrá sido localizado: se debe cambiar el capacitor C9.
Si todavía no hubiera reproducción, pasamos el inyector al colector de este transistor (recuerde que estamos tomando como base la radio que aparece en la figura 2).

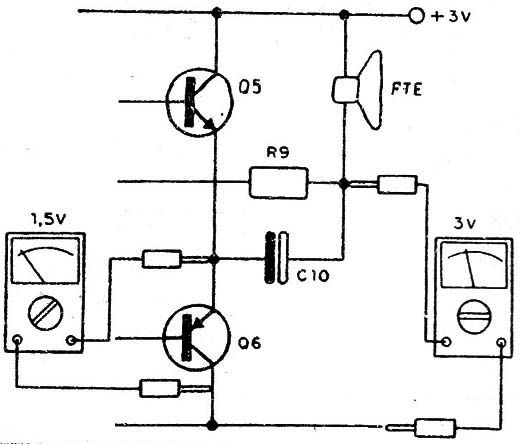

Si la señal aparece, entonces el problema está en este transistor, que debe sustituirse. Si no aparece, entonces debemos verificar los transistores de salida (Q5 y Q6), el capacitor de salida C10, y el propio parlante. Usamos el multímetro para medir las tensiones. En los emisores de los transistores, si están buenos, así como la conexión de los diodos, debe haber una tensión de alrededor de 1,5V (figura 8).
Del mismo modo, una tensión de valor diferente a 3V en el parlante, indica que éste se encuentra abierto.
Para el caso que el defecto no está en esta etapa, o sea, aparece la señal cuando la inyectamos en el potenciômetro, entonces el análisis es el siguiente:
Pasamos a aplicar la señal del inyector a partir del extremo superior del potenciômetro de control de volumen (terminal que va al diodo detector) en dirección a las etapas de entrada de RF.
Si en este punto la señal ya estuviera ausente, entonces el problema estará en el potenciómetro, que deberá ser sustituido pues puede hallarse abierto (no dando pasaje a la señal).

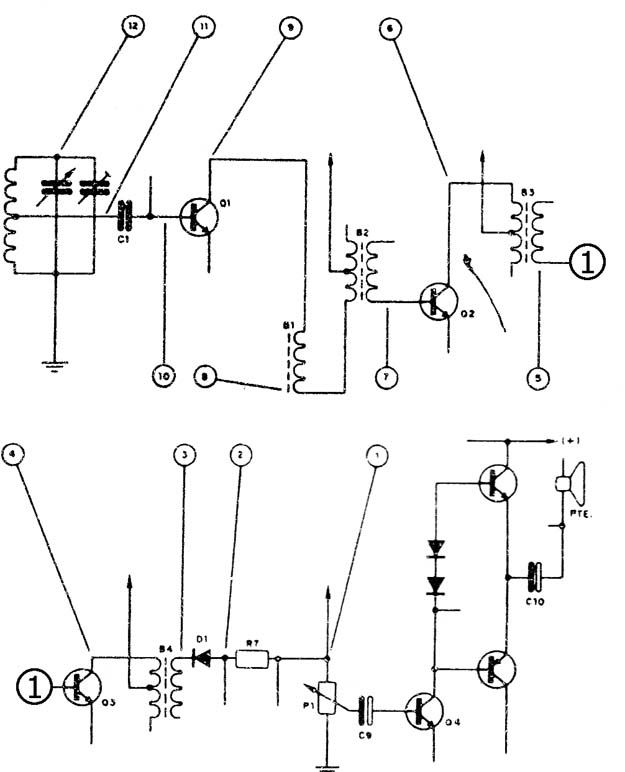

Si la señal estuviera presente, entonces, en la figura 9 damos la sucesión de puntos de aplicación.
Si la señal desaparece en uno de los puntos de una de las etapas de Fl, entonces habremos localizado la región del problema. Deberemos ahora hacer un análisis con el multímetro en el sentido de encontrar el componente o componentes malos.
Medimos entonces las tensiones en los diversos puntos de la etapa.
Si la tensión fuera nula en el colector del transistor, deberemos verificar si existe continuidad en la bobina de Fl. Esto se hace desconectando la radio y con el multímetro en la escala más baja de Ω. La resistencia del bobinado de la bobina debe ser muy baja, del orden como máximo de algunos Ω. Si fuera infinita entonces la bobina está abierta y debe ser cambiada.
Si la bobina está buena, pero la tensión fuera baja y el transistor calienta, es señal que el mismo se encuentra en corto y se lo debe cambiar.
Si la tensión estuviera normal en el colector, pero no en la base, debemos verificar si la bobina en la base del transistor no se encuentra abierta, procediendo del mismo modo que en el caso anterior con el multímetro. Conforme la etapa, los capacitores CS y 04 también deben ser probados, pues deben estar abiertos.
Si la señal estuviera presente hasta en la primera etapa de Fl, entonces el problema estará en la etapa osciladora/mezcladora, que tiene por base el transistor Q1.
Aplicando la serial en la base de Q1, si la misma es reproducida, entonces tendremos que verificar tanto las conexiones como el estado de la bobina de antena (Ll), de la bobina osciladora (roja), y de la primera Fl (amarilla) haciendo la prueba con el multímetro en la escala de Ω.
Se no hubiera reproducción aplicamos la señal en la base de Q1, pero la misma ocurre normalmente cuando la aplicamos en el colector, entonces debemos sospechar del transistor.
Conclusión
En principio parece muy simple el procedimiento aplicado, pero pueden ocurrir muchas cosas más, como por ejemplo el hecho del problema que no se localiza en un componente en sí, sino en una interrupción de la placa de circuito impreso, en un mal contacto de un resistor u otro componente que difícilmente presenta problemas.
Todo esto debe tenerse en cuenta en el análisis, si de entrada no se encuentra nada.
También se debe tener en cuenta que la radio a veces no funciona simplemente por estar mal su calibración, lo que debe verificarse antes que otra cosa, con la ayuda del inyector. Una señal anormalmente baja en el primer análisis puede indicar esto.
Todo depende de la práctica que el lector va a ir adquiriendo con el tiempo, si tiene realmente voluntad de volverse un eficiente técnico reparador.
En el próximo artículo (III), veremos las distintas configuraciones de la etapa de audio que se pueden encontrar más comúnmente en el mercado, y cómo localizar los defectos que pueden presentar, mediante el uso del multímetro y el inyector de señales.
