Nadie puede montar aparatos electrónicos, reparar o mismo entender su principio de funcionamiento en un análisis si no saber interpretar diagramas. La electrónica utiliza símbolos estandarizados y disposiciones que deben ser conocidas por todos. Para los lectores principiantes, saber cómo interpretar el diagrama que representa un aparato electrónico es esencial. Sin esto, el montaje es imposible, si no hay un dibujo con el aspecto real de los componentes, y un análisis para encontrar fallas, hacer el ajustes se vuelve muy complicado. Cómo interpretar los diagramas es el tema de nuestro artículo.

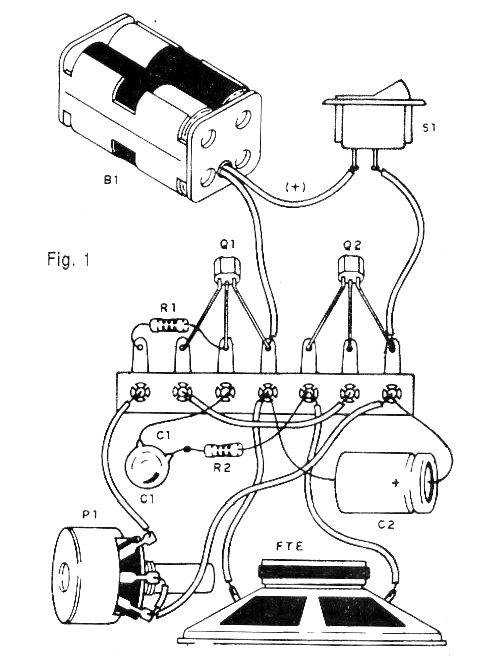

En revistas técnicas, libros de electrónica y mismo manuales cerrados de montajes los lectores pueden perfectamente encontrar dibujos que muestran la disposición de todos los componentes de un aparato en una placa de circuito impreso, o puente de terminales y sus conexiones. Un dibujo de este tipo es mostrado en la figura 1, facilitando mucho la montaje o localización de partes por los menos expertos.
Sin embargo, para un análisis de funcionamiento, proyecto o mismo para la orientación de un técnico de reparación, este tipo de dibujo necesita ser complementado. Adecuado tener un diseño que proporcione más informaciones técnicas, como por ejemplo el tipo y el valor de cada componente y no simplemente su número de orden como R1, R2, C1, C2, etc.

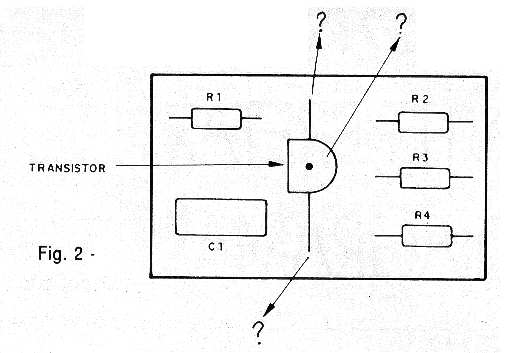

Precisamos, en algunos casos saber que tensiones y formas de onda existen en ciertos puntos del aparato y también cuál es la polaridad de conexión de un componente. Un transistor que sea mostrado en una placa de forma indicada en la figura 2 no permite que el montador sepa qué terminal es la base, el emisor y el colector pues además de no estar indicados, no tenemos también informaciones sobre el tipo de transistor que está utilizando en el local.
Evidentemente, hacer todo eso en un dibujo donde el componente todavía tiene que ser presentado con el aspecto real puede llegar a ser muy complicado y requiere mucho espacio. La solución para este problema es representar los componentes a través de símbolos de tal manera que estos símbolos puedan traer informaciones adicionales importantes. Obtenemos entonces lo que se denomina de "diagrama esquemático", "diagrama" o todavía “esquema" de un equipo electrónico. Interpretar los símbolos que estos dibujos utilizan es esencial para cualquier practicante de electrónica. Vamos a dar algunas informaciones importantes sobre cómo el lector podría llegar a eso.
LOS SÍMBOLOS
Los símbolos adoptados en los diagramas no necesitan tener el aspecto del componente, pero deben "recordar" este componente de alguna manera. Por lo tanto, observamos, en primer lugar, que los símbolos utilizados tienen el mismo número de terminales del componente real.
Un resistor, por ejemplo, tiene un símbolo con dos terminales o cables, conforme se muestra en la figura 3.
Un transistor tiene un símbolo de 3 terminales. Un circuito integrado tendrá tantos terminales cuanto sean los utilizados en el dispositivo representado. En segundo lugar, la representación también puede tener algo relacionado con el funcionamiento de ese componente. Así, en la simbología americana, un resistor es representado por una línea tortuosa, como una ruta que presenta una "resistencia" para la corriente eléctrica.

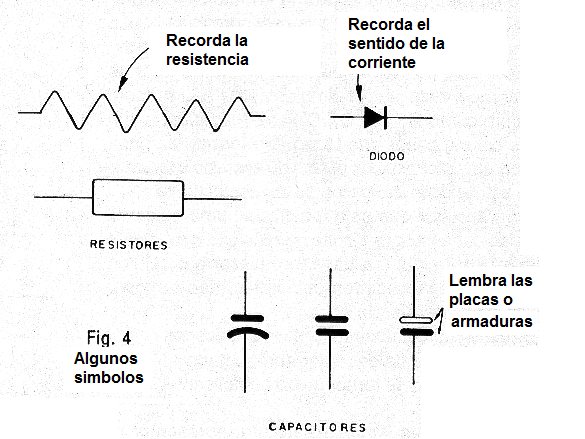

Un diodo está representado por una flecha que indica que la corriente solo puede pasar en un sentido conforme muestra, la figura 4.

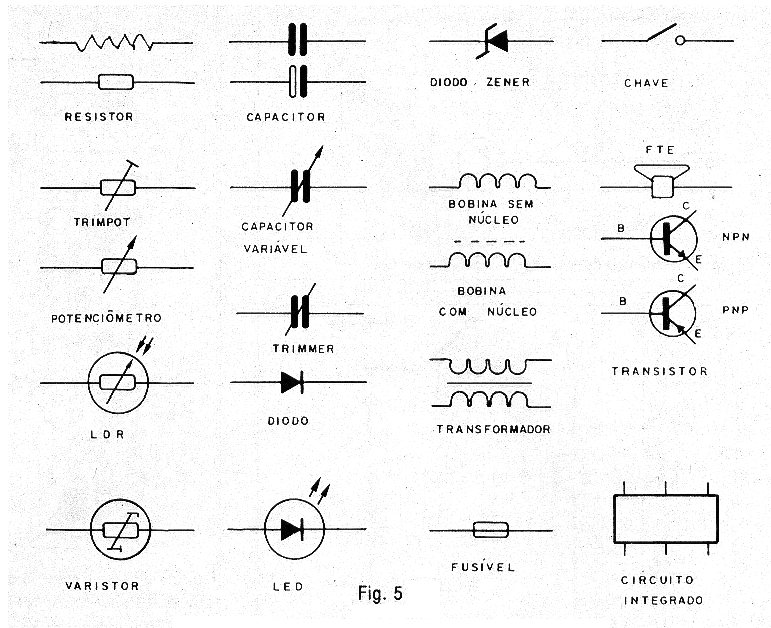

En la figura 5 tenemos una relación de símbolos de componentes electrónicos, de manera que usamos en nuestras publicaciones.
Las variaciones en la simbología pueden ocurrir dependiendo del origen del diagrama. El ejemplo más común es el del resistor que en nuestra simbología es un rectángulo y en la simbología americana y la japonesa es una línea tortuosa. Para facilitar la identificación de los componentes en un diagrama y su posterior localización en el propio aparato, por ejemplo, en una placa de circuito impreso, es común asignarse en el diagrama una identificación simplificada en una cierta orden. Por ejemplo, los resistores son identificados por la letra "R" con un número de orden.
Por lo tanto, tenemos R1, R2, R3, etc. para que, a partir de una lista de materiales, o del diagrama, no sea necesario poner todas las características del componente impresas en la propia placa. Para los capacitores utilizamos la letra "C", para los diodos D, para los transistores Q o TR, para los circuitos integrados IC o CI, para los transformadores T, para las bobinas L o XRF, y así sucesivamente. El practicante de electrónica debe memorizar estos símbolos si quiere saber cómo interpretar un diagrama.
LOS ENLACES
Evidentemente, en un aparato electrónico, todos los componentes están interconectados de determinadas maneras, o sea, que forman una "red" de conexiones que deben ser representado en el diagrama. Es precisamente en la interpretación de manera cómo son hechas esas interconexiones que los practicantes de la electrónica encuentran las mayores dificultades.
Los enlaces están representados en los diagramas por líneas continuas. Así que en la figura 6 tenemos una resistor conectado a la base de un transistor, y el colector de este transistor está conectado al polo positivo (+ V) de una fuente de alimentación.

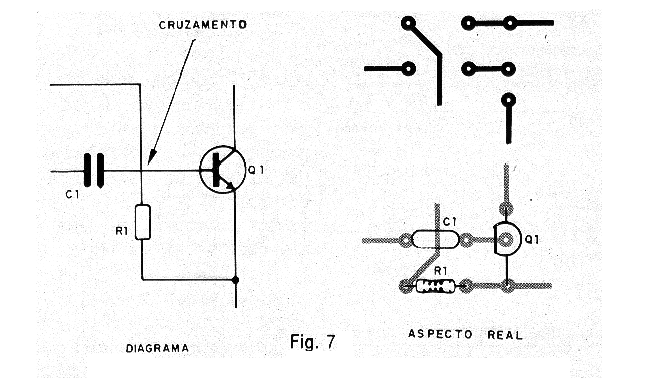

Sin embargo, hay casos de representaciones de enlaces que merecen atención. La primera se muestra en la figura 7 donde tenemos dos conexiones que se cruzan, sin haber contacto entre ellas.
Vea que estas conexiones no necesitan realmente en el aparato estar cruzando.
Apenas en la representación estas líneas "dicen" que R1 está conectada al emisor del Q1 mientras que C1 está conectada a su base. En la práctica, en una placa de circuitos impresos, estas conexiones no corresponden obligatoriamente a cables o la trayectoria que se cruzan.

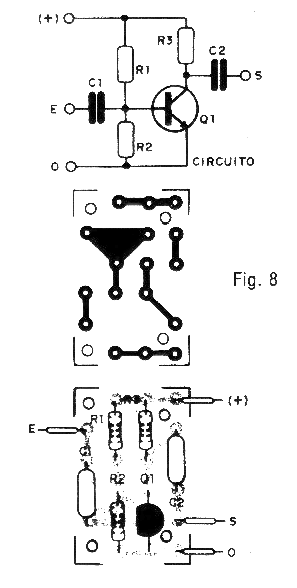

Ocurre apenas, que de la manera que el diagrama, fue hecho estos enlaces aparecen cruzados. Eso pasa porque la disposición de los componentes en un diagrama no tiene que ser exactamente la misma que encontramos en el aparato real. En la figura 8 tenemos un ejemplo de esto.
Vea cómo el diagrama y el aparato son muy diferentes. Sin embargo, el diagrama representa exactamente las conexiones y componentes utilizados en el ensamblaje definitivo.

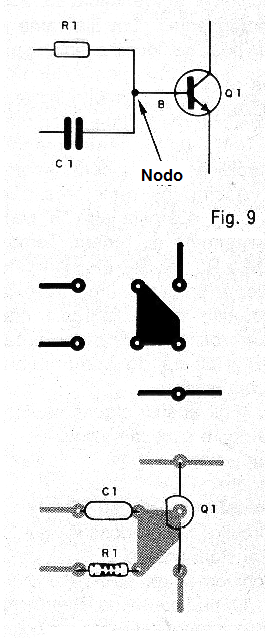

Compruebe la conexión por Link y mira cómo es cierto. Otro caso importante de las conexiones es el caso de los "nodos" los puntos a los cuales se convergen varía las conexiones, como se muestra en la figura 9.
En la figura vemos que tanto el resistor R1 como el capacitor C1 están conectados a la base del transistor. El punto indica que tres cables de conexión los tres carriles del Placa.
Vea que en la práctica los puntos de conexión de los componentes en el necesitan estar en el mismo lugar, pero que debe haber contacto eléctrico entre ellos. Es importante que el lector más una vez note que la posición de los componentes en el diagrama no necesita ser exactamente la misma en que ellos se encuentran en el montaje. El diagrama representa las conexiones y no las posiciones. Sin embargo, por las conexiones, podemos llegar fácilmente a las posiciones por seguirlos cuidadosamente.

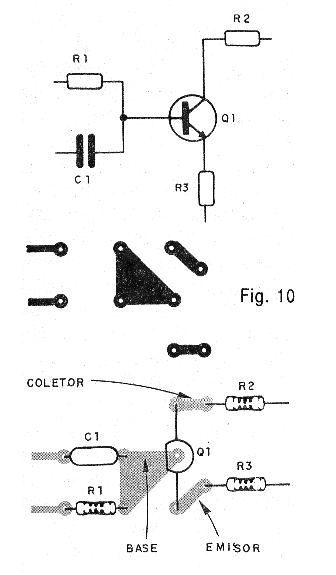

Por lo tanto, si sabemos que R1 está conectado a Q1, encontrando R1 en un Placa, será fácil seguir sus conexiones para llegar hasta Q1. También sabremos que el punto en el que las conexiones de R1 se encuentra Q1 corresponde a la base de este componente, como se muestra en la figura 10.
Comprobación de montajes
Un punto muy importante para el montador y reparadores de aparatos electrónicos es saber cómo probar un montaje para examinar una placa de circuito impresas su diagrama. Desde hecho, el mejor procedimiento para detectar fallas de montaje encuentra problemas en un aparato es precisamente eso. Nuestra principal recomendación a los lectores que en escriben cuando tienen problemas con el montaje.
Y en la indicación no era de los síntomas él lo que han hecho (sin esta, ¿cómo podemos saber lo que realmente sucedió?) es precisamente esto: Compruebe el montaje por el Diagrama.
Para ello el procedimiento es simple:

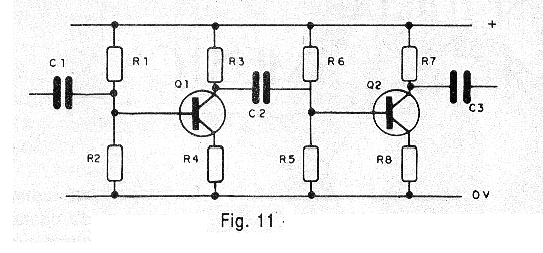

a) Compruebe, del Diagrama, qué componentes están conectados con la línea positiva o alimentación y tierra (0V).
En la figura 11 tenemos R1, R3, R6 y R7 al positivo. R2, R4, R5 y R8 son en el 0V.
b) Compruebe sus valores.
c) Compruebe las translineas si están correctamente conectadas (Y circuitos integrados si existen)
d) a los acoplamientos, o sea, los componentes en los que se pasan las señales. En el diagrama C1, C2 y C3 hacen esta.

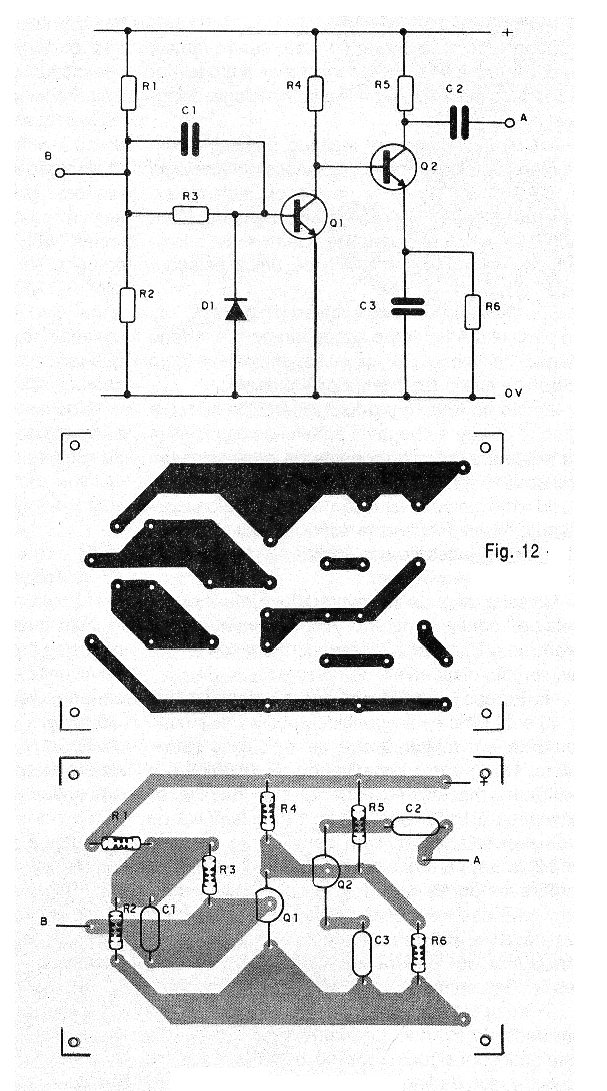

En la figura 12 hay errores de montaje. ¿sería capaz el lector de hacer este error en el diagrama?
Respuestas
A) la entrada de B no es en la Unión de R1 y R2 sino más bien en la base del Q1.
b) falta el diodo D1 en la placa de circuitos impreso
c) R6 está conectado al terminal del Q2 - incorrecto.
d) R5 está conectado en el terminal incorrecto. Debe conectar al colector de Q2 junto con el con C2.
Viene a los errores en el ensamblaje de una placa eso funcionamiento del el del impide de un aparato.
