Hacer pequeñas reparaciones en radios a pilas puede ayudar al lector a mejorar su reputación de "electrónico" entre sus amigos, y hasta puede incluso significar una fuente de ingresos suplementaria para ayudarlo a solventar la compra de componentes para sus montajes. Damos a continuación algunos datos" sobre la reparación de algunos defectos simples que pueden aparecer en radios transistorizadas del tipo comercial.
Hay pequeños defectos que se producen en las radiecitos a pilas que el lector podrá reparar fácilmente, incluso sin demasiada práctica y sin necesidad de instrumentos especiales para su localización. La reparación de estos pequeños defectos puede significar un aumento de su prestigio entre sus amigos o familiares, que cuando falla una de estas populares "transistores" Io irán a buscar por ser el "electrónico" de la familia.
Por otro lado, saber cómo hacer estas reparaciones puede significar incluso algunos ingresos extras que lo ayudarán a mantener este pasatiempo actualmente un poco costoso que es la electrónica.
El dinero ganado con estas pequeñas reparaciones podrá ayudar a la compra de componentes...y nuestros productos!
Observamos a los lectores que la "cobranza" por estas pequeñas reparaciones debe hacerse con mucha prudencia, y sin exagerar, para mejorar su prestigio y no ahuyentar" a los posibles clientes.
1. Problema de alimentación
Cuando se colocan pilas nuevas en la radio, y después de conectada no "suena" para nada, deberá sospechar primero del contacto del soporte de pilas.
Frote ligeramente las pilas contra el soporte, y si se oye algo de ruido, puede ser que ya esté detectado el problema.
Retire las pilas del soporte y verifique cómo están los contactos del mismo. Si estuvieran oxidados o corroídos por pilas que perdieron líquido, la reparación consiste en raspar los contactos simplemente con una cortaplumas o una hoja atilada.

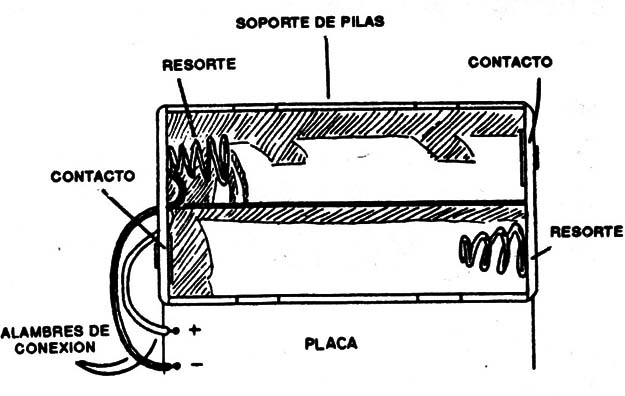

Vea si el alambre de conexión no está también afectado por la corrosión. Si Io estuviera, será conveniente cambiar todo el soporte (figura 1).
En este caso, desuelde los alambres de la placa de circuito impreso, y al volver a soldar los nuevos. observe bien la polaridad de la conexión.
2. Motor-boating
Cuando las pilas de la radio se debilitan, la misma comienza a emitir un sonido semejante al de un motor de lancha. Este problema se debe a la realimentación que ocurre en el circuito por el aumento de la resistencia interna de las pilas debilitadas.
En algunos casos, incluso cuando las pilas todavía tienen bastante energía para funcionar por cierto tiempo, la presencia de este ruido incómodo impide el uso de la radio, lo que en los tiempos que ocurren y con el precio de las pilas secas no es conveniente.

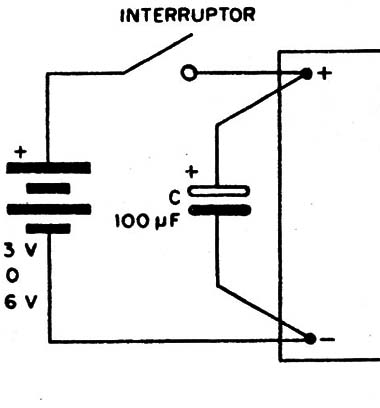

Una manera de reducir ese defecto y conseguir que la radio funcione más tiempo, incluso con las pilas un poco gastadas, es conectar en paralelo con la fuente de alimentación un capacitor de 100 µF x 6V, como muestra la figura 2.

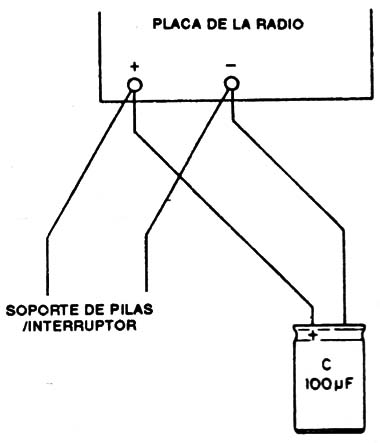

Este capacitor queda entre el positivo y negativo de la fuente, o sea después del interruptor general (conjugado al control de volumen), como muestra la figura 3.
Busque un punto adecuado sobre la placa para la colocación de este componente, aislando con espagueti" sus terminales para que no toquen los demás componentes, y suéldelo.
Vea que en muchos casos el espacio disponible en la caja de la radio no permite agregar este com- ponente.
3. Fallas y ruidos en el control de volumen
Un problema muy común en las radios de transistores es el desgaste del potenciómetro de control de volumen.

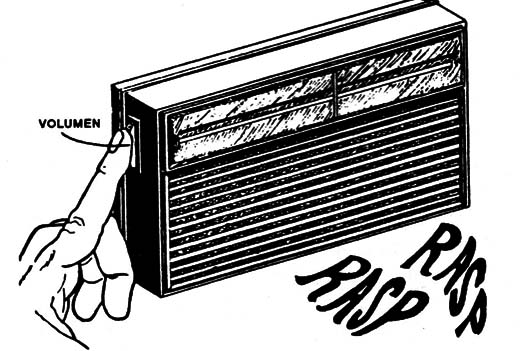

Cuando aumentamos el volumen, el sonido talla, desaparece, o bien aparece un ruido desagradable semejante al que se produce al raspar el parlante.
Este mismo problema puede también manifestarse en variaciones imprevistas del volumen dela radio, que puede sonar alto, luego bajo, y con cualquier sacudida de la caja puede alterar su comportamiento.
La solución a este problema es la limpieza del potenciômetro de volumen y mejor todavía su sustitución.

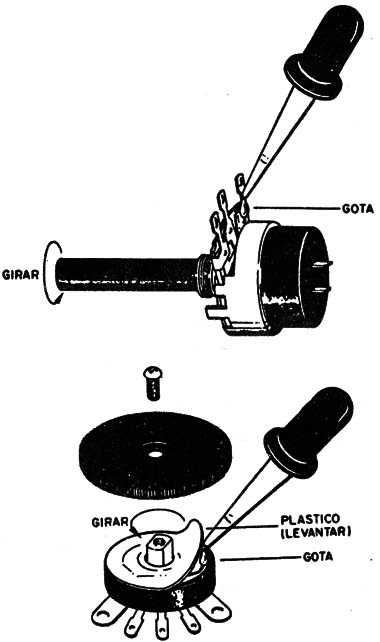

Para la limpieza, basta dejar caer algunas gotas de alcohol, bencina u otro solvente en el lugar indicado en la figura 5, para los potenciómetros de los dos tipos, y mover su eje, girando adelante y atrás algunas veces hasta que se haya eliminado una eventual acumulación de suciedad.
Después espere un poco hasta que el solvente se haya evaporado y conecte el aparato. En la mayoría de los casos, este procedimiento tendrá como resultado una eliminación del problema o reducción a un nivel aceptable.
Si el recurso de la limpieza no da los resultados esperados, entonces tendrá que cambiar el componente.

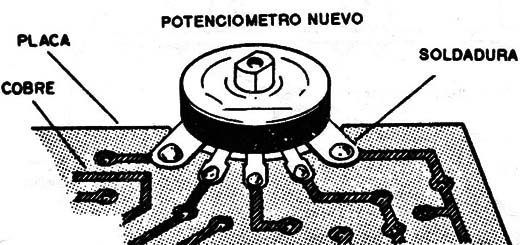

Para ello, desuelde con todo cuidado los terminales (del potenciómetro y del interruptor) y suelde el componente nuevo que debe tener las mismas especificaciones. Los valores usados comúnmente son de 4k7 ó 10k (figura 6).
Use una llave estrella (Philips) pequeña para fijar el botón del nuevo potenciômetro firmemente.
4. Interrupciones en las placas

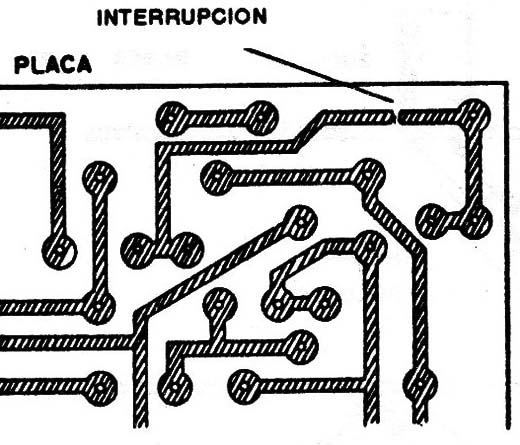

Una caída puede ocasionar la rotura de la placa de circuito impreso o también la interrupción de las tiras de cobre. Hasta incluso una pérdida de las pilas puede ocasionar la interrupción de los filetes de cobre, que impedirán el funcionamiento de la radio. Una inspección visual puede revelar fácilmente al técnico una eventual interrupción, como muestra la figura 7.

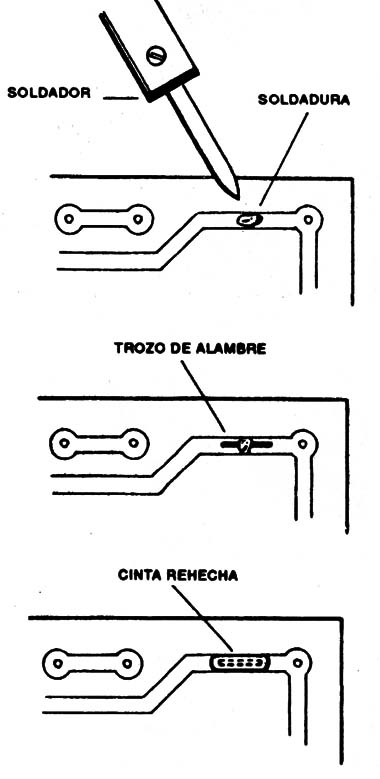

En este caso, la reparación consiste en "remendar" el punto interrumpido de la manera que se indica en la figura 8.
Si la interrupción fuera pequeña, un poco de soldadura resolverá fácilmente el problema, pero si hubiera peligro de que la misma se abra nuevamente, o para una reparación más perfecta, use un refuerzo que consistirá en un pedacito de alambre pelado soldado en la franja de cobre, como muestra la misma figura.
Limpie bien el lugar donde hará la soldadura, principalmente si la interrupción fue provocada por pérdidas de las pilas para que no ocurran malos contactos.
Si la placa, también estuviera rota el lector podrá pegarla con algún tipo de adhesivo fuerte.
5. Cambios de componentes

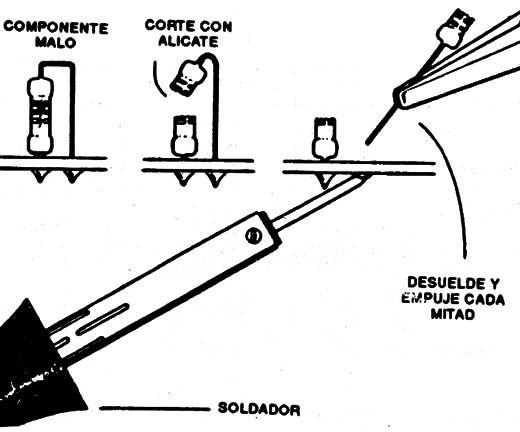

Un componente partido o que visualmente parezca estar en mal estado puede ser cambiado por otro del mismo valor, usando una técnica adecuada que es la siguiente (en el caso de resistores): córtelo al medio, separando sus terminales, luego aplique el calor del soldador, tirando de cada mitad con la alicate de punta (figura 9).
Para el caso de los capacitores, aplique rápidamente calor en los dos terminales al mismo tiempo, tirando del componente para sacarlo.
Al colocar el nuevo componente limpie los orificios y al mismo tiempo caliente el lugar para que los terminales puedan entrar fácilmente. Si puede use un limpiador de soldadura para este fin, como muestra la figura 10.
En el cambio de diodos, transistores, y otros componentes polarizados, observe siempre la polaridad y posición en la colocación.
Use siempre el tipo original y nunca sustitutos.
Vea que el cambio de componentes sólo debe hacerlo si tiene la seguridad absoluta de que están en mal estado, lo que no siempre se puede determinar visualmente.
6. Problemas del parlante
Sonido gangoso, falta de sonido, distorsiones fuertes, son algunos de los síntomas de que el parlante tiene problema. Una inspección visual puede ayudar a verificar el estado de un parlante.

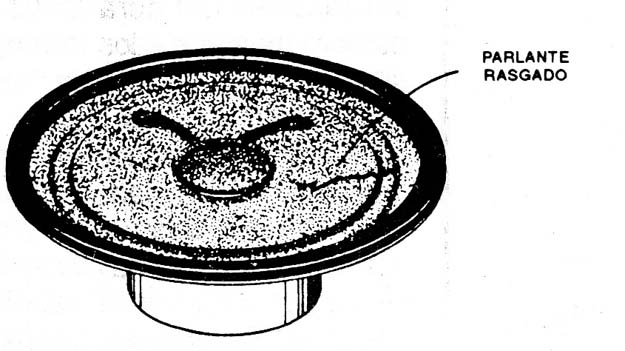

Un problema común que perjudica la calidad de sonido de una radio es la rotura del cono en la articulación próxima al borde, como muestra la figura 11.
En este caso, la solución más sencilla es la utilización de un poco de cola, si bien esto no permitirá eliminar el problema por completo.
El sonido mejorará sólo un poco. La mejor solución es el cambio por otro parlante de las mismas características.
La ausencia de sonido significa la existencia de interrupción en la bobina o en el transformador de salida. Si el lector tiene un parlante suplementario será fácil comprobado.
Conecte en paralelo con los terminales del parlante de la radio. Si la recepción fuera clara, está confirmado que el problema es del parlante. Si la reproducción también fuera deficiente entonces tenemos un problema de circuito más difícil de localizar.
En el cambio del parlante el lector debe observar algunos puntos importantes.
El primero se refiere al tamaño del nuevo parlante que debe ser del mismo que el original, pues de lo contrario tendrá problemas para colocarlo en la caja.
El segundo se refiere a la impedancia marcada en ohm (?) en el propio parlante retirado y que debe ser la misma en el nuevo. El mejor será retirar con cuidado el viejo y llevarlo a la tienda de electrónica para verificar si el mismo tiene las mismas características.
7. Problemas de ajustes
En ciertos Casos, la falta de sensibilidad de una radio que "capta" con dificultad incluso las estaciones locales puede estar en el ajuste, alterado inadvertidamente por el dueño del aparato que intentaba mejorar su desempeño.
Si bien el ajuste ideal debe hacerse con ayuda de aparatos especiales, se puede hacer a oído un ajuste razonablemente bueno, dentro de las posibilidades del lector. Para esto el procedimiento es el siguiente:
a) ajuste de las bobinas de Fl (frecuencia intermedia).

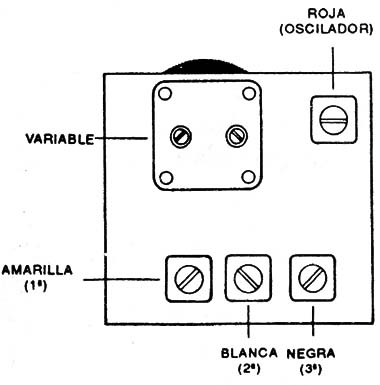

Estas bobinas son las que tienen pequeños tornillos de colores que corresponden a un código de orden (figura 12).
Primera Fl - amarilla
Segunda Fl - blanca
Tercera Fl - negra
Vea que la bobina con núcleo rojo no es de FI, y si osciladora, por lo que se calibrara posteriormente, como ya explicaremos.
El ajuste de estas bobinas se debe hacer con una llavecita adecuada de material no ferroso (lo mejor es un palito de madera) preferiblemente, pues el metal de un destornillador puede perjudicar el procedimiento.
Comience la sintonización de una estación cualquiera en el medio de la banda, preferiblemente débil y colocando la radio en un 3/4 de su volumen máximo.
Después, con la llavecita de madera o plástico vaya moviendo sucesivamente los núcleos (tornillos) de las bobinas amarilla, blanca y negra hasta obtener el máximo del volumen. Repita este ajuste una o dos veces hasta obtener el máximo.
b) Ajuste del trimmer y de la bobina osciladora.
Sintonice una estación en el extremo superior de la banda, alrededor de 1.500 kHz y procure ajustar los dos trimmers del variable para que su volumen sea máximo.
EI lector verá que uno de los trimmers "desplaza" la estación mientras que el otro influye en su intensidad.

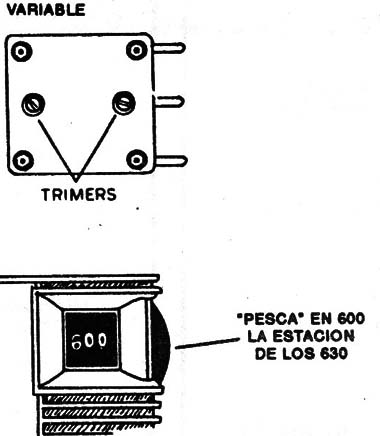

EI trimmer que "desplaza" será usado si el lector nota que la frecuencia real de la estación (dicha por el locutor) no corresponde con el número marcado en el indicador de sintonía en que usted la "encuentra” (figura 13).
Después sintonice una estación en el extremo interior de la banda, alrededor de los 600 kHz y mueva con cuidado el núcleo de la bobina roja para obtener el máximo de volumen. En algunos casos, este trimmer también podrá desplazar la estación.
Vea que después de este ajuste será conveniente retocar los ajustes de las FI para obtener nuevamente el mejor rendimiento.
