Algunos más "consejos" sobre reparación de radios transistores y equipos similares se dan en este artículo, ayudar a los lectores que deseen establecerse en esta rama más en serio. Se describen dos montajes, con el fin de aportar elementos para un mejor trabajo.
Los instrumentos para realizar cualquier actividad en la electrónica, hoy en día, más que nunca, tienen precios prohibitivos. Si el lector desea tener una actividad como reparador de radio transistorizado y equipos similares, no puede ser sin instrumentos, pero no necesariamente necesitan confiar en aquellos que tienen altos costos.
De hecho, hay algunos instrumentos que se logra a costo insignificante o incluso de forma gratuita, bastando simplemente tener un poco de imaginación.
En este artículo que nos centramos en dos instrumentos de prueba, que se logra "gratis" y el otro a un bajo costo, que será de gran utilidad en el banco de servicio.
LA RADIO COMO INSTRUMENTO
Si el lector tiene una radio de transistores, con pequeñas modificaciones puede constituir un excelente instrumento para su bancada, ayudándole a encontrar fallas en otras radios.
Preferentemente la radio disponible debe estar alimentada por la red, , para evitar el gasto de baterías.

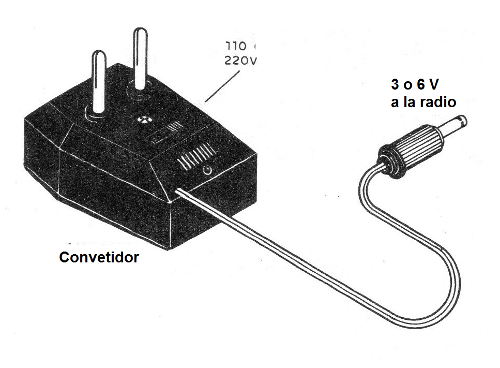

Y por supuesto, si el lector quiere adaptar un convertidor en el mismo, que es totalmente posible. (Figura 1)

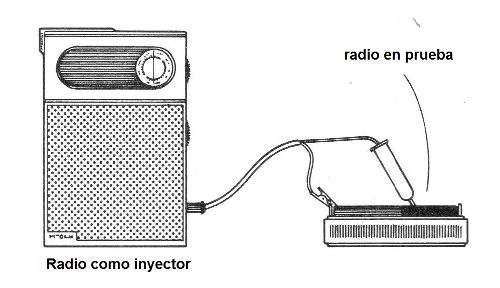

La primera adaptación es el uso de la radio como un inyector de señales, como se muestra en la figura 2.
En este caso, sintonizar una emisora y utilizarlo como una fuente de señal a un receptor que está en teste.

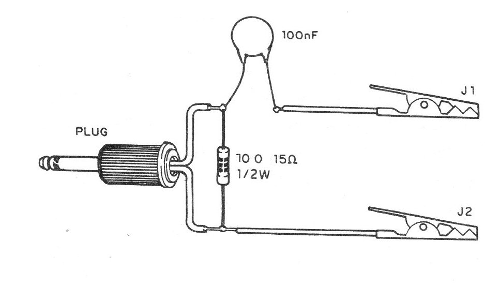

Si la radio tiene un jack de salida de auricular, apenas prepare el cable con la conexión de un resistor de unos 10 o 15 ohms x 1/2 W y un capacitor de 100 nF como se muestra en la figura 3.

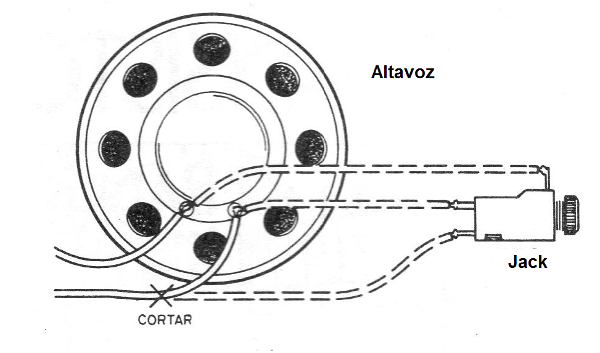

Si la radio no tiene este jack, su adaptación también es simple. La toma debe ser del tipo circuito cerrado, como se muestra en la figura 4.
Este conector permite, mediante la introducción del plug, hacer la desconexión del altavoz.
Propio control de volumen de la radio, se controlará la intensidad de la señal inyectada.
Para una radio común de 4 pilas 4, la señal tiene una buena intensidad, que sirve para probar prácticamente todas las etapas.
La segunda adaptación es aprovechar el amplificador de la propia radio de de prueba como un seguidor de señal eficiente.

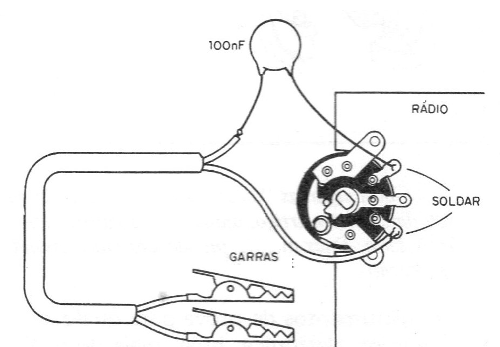

Para esto también podemos hacer la adaptación de un jack simple, como se muestra en la figura 5.
Este conector debe ser conectado en el potenciómetro de volumen de la radio y el cable de prueba tendrá sólo un capacitor de aislamiento de 100 nF.
Cuando se utiliza en la prueba con el radio como seguidor de señales simplemente deja fuera de la estación.

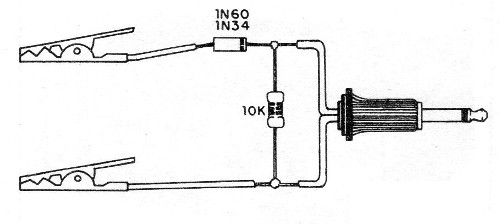

Una segunda sonda puede ser preparada con un diodo, como se muestra en la figura 6 seguir señales de RF.
El uso de la radio en las diferentes formas de pruebas ya ha sido discutido en artículos anteriores de esta serie y es bastante extenso, pero está disponible en el sitio Web.
UNA FUENTE PARA LA BANCADA
Células normales de uso para la reparación de radios transistores tiene varios inconvenientes.
Uno de ellos es el costo, porque las baterías son caras y en poco tiempo, si el defecto es tal que el consumo es anormal, si agotan.
El otro problema es el hecho de que las baterías con tensión más baja que la normal pueden llegar a la radio a un funcionamiento anormal, lo que complica al técnico en busca de defectos.
Lo ideal es utilizar el la alimentación de la radio en pruebas sobre la bancada
, una fuente que puede mantener constante la tensión y así garantizar que todos los pasos obtienen la energía para funcionar normalmente.
Como los radios comunes usan tensiones de 3 o 6 V en su mayoría, que corresponden a 2 y 4 baterías, una fuente para la bancada debe haber esta salida.

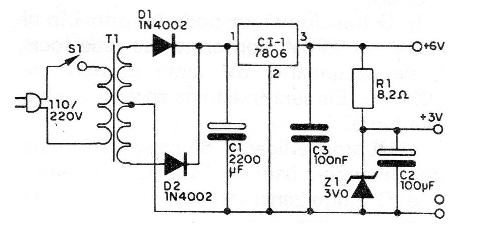

El circuito propuesto se muestra en la figura 7 y tiene algunas características inusuales.
Para la tensión de salida de 6 V bajo corriente hasta 500 mA (según el transformador), usamos un regulador de tensión integrado tipo 7806, que debe montarse en un disipador de calor pequeño.
Este regulador es muy preciso y puede alimentar prácticamente de los radios más comunes de 4 baterías, pequeñas, medianas o grandes.
Para la salida de 3 V utilice un divisor de tensión. Como radios más dos baterías (3 V) es de poco uso, con corrientes que no excedan los 50 mA en condiciones normales, utilizamos solo un resistor y un Diodo Zener.

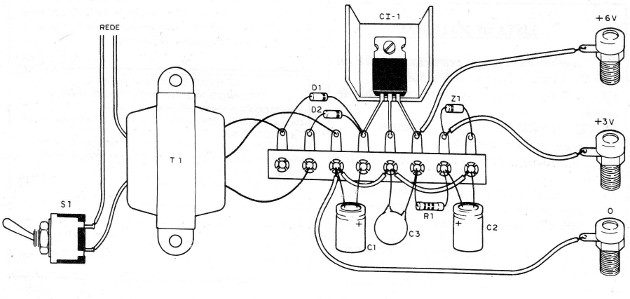

La montaje puede hacer segundo se muestra en la figura 8, utilizando una barra de terminales para los componentes más pequeños.
Las salidas de tensión son separadas y hechas en bornes aislados de colores que permiten la identificación de la polaridad.
En la montaje se observarán las siguientes precauciones:
a) diodos 1N4002 o equivalentes y tienen la polaridad correcta para su colocación.
b) puede tener el transformador primario 110 V o 220 V, dependiendo de su red local y secundario 6V, con 500 mA corriente. Se fijará en la caja que se alojará la fuente.
c) tenga en cuenta la conexión del regulador integrado, asegurándolo en el disipador de calor.
d) Diodo Zener de 400 mW x 1 W tiene polaridad correcta para la conexión.
e) El resistor es de 1 W y su valor viene dado por las bandas de color.
f) Los capacitores tienen una tensión de funcionamiento de 12 V por lo menos y para C1 el valor se encuentra entre 1500 y 2200 uF.
Para Verificar que la tensión de salida es correcta, utilizar una lámpara de 6 V x 50 mA. Fuera su brillo normal con 6 V y salida de 3V se reducirá su brillo. Sólo entonces es que el lector debe conectar las radios de prueba.
Para facilitar la conexión de radio en pruebas, utilice un cable con garras color rojo para el positivo y negro para el negativo.
