Describimos un proyecto interesante, aunque todavía sea del tipo analógico, pero que sirve para monitorear eventos a distancia usando una frecuencia libre de la banda de FM. El circuito emite bits intervalos cuya cadencia se altera cuando algún objeto o persona entra en el campo de actuación de su sensor.
El circuito que describimos puede ser usado como detector de presencia, en experimentos que deban ser monitoreados a distancia o aún en demostraciones.
Lo que tenemos es un oscilador que produce bips que son controlados por un sensor de luz.
La señal del sensor se aplica a un transmisor de FM cuyo alcance puede llegar a 200 metros en condiciones favorables.
Cuando algo entra en el campo de acción del sensor, cambiando la luz incidente, la frecuencia con la que se emiten los bips se cambia, lo que se puede percibir en el receptor.
En la figura 1 tenemos el diagrama de bloques para el sistema completo.

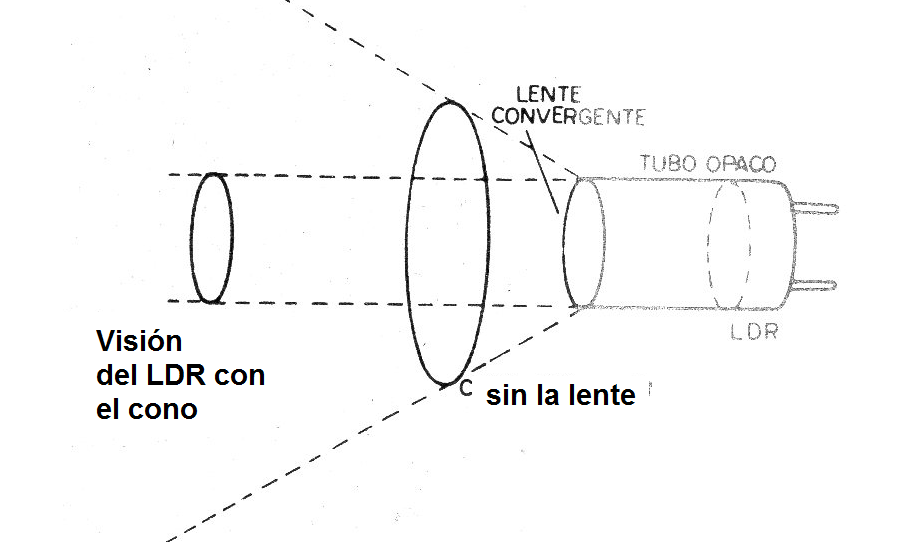

El sensor utilizado es un LDR que se monta en un tubo opaco teniendo delante de sí una lente convergente, como muestra la figura 2.
Con este arreglo consigue excelente sensibilidad y directividad, con el sensor detectando la presencia incluso de pequeños objetos.

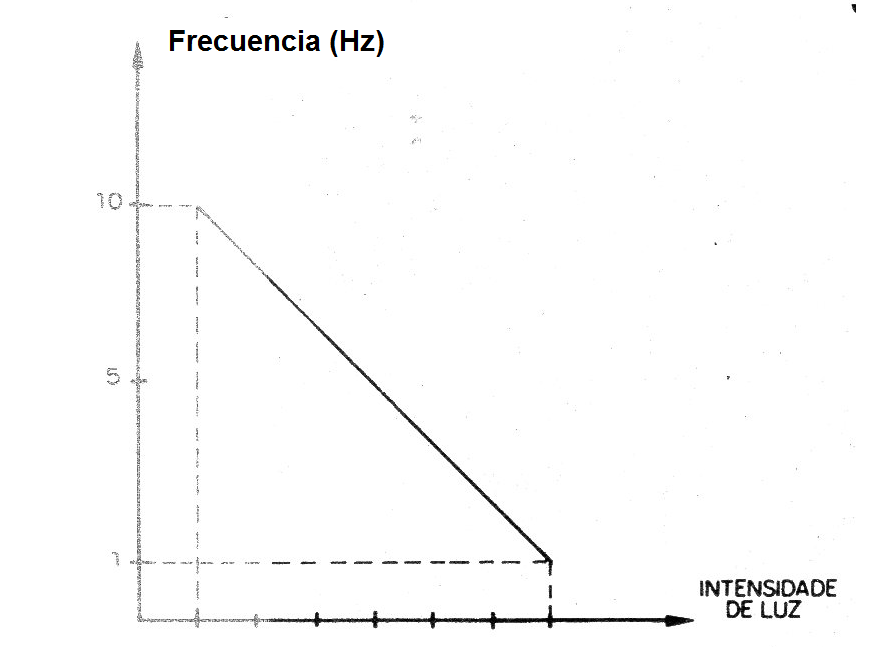

La curva de respuesta del LDR es muy buena en relación a la intensidad de luz que recibe, como muestra la figura 3.

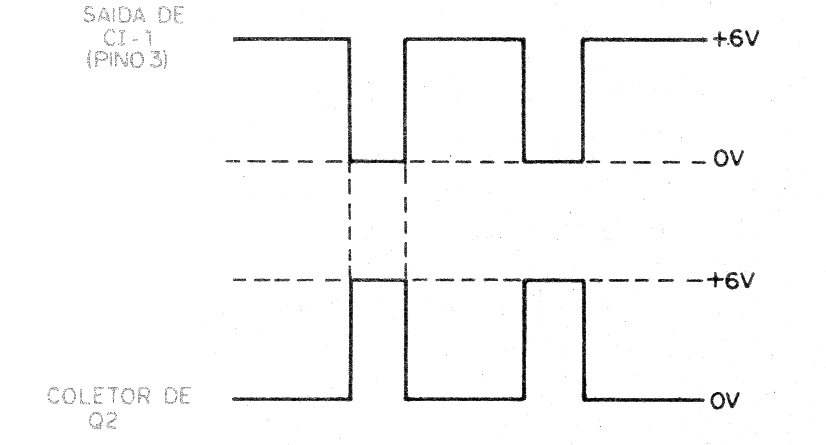

El LDR se utiliza para controlar un oscilador con el circuito integrado 555 que produce pulsos como se muestra en la figura 4.
Estas señales controlan un segundo oscilador que genera los bips sonoros usando otro 555.
En el caso de que se produzca un cambio en el valor de la energía eléctrica,

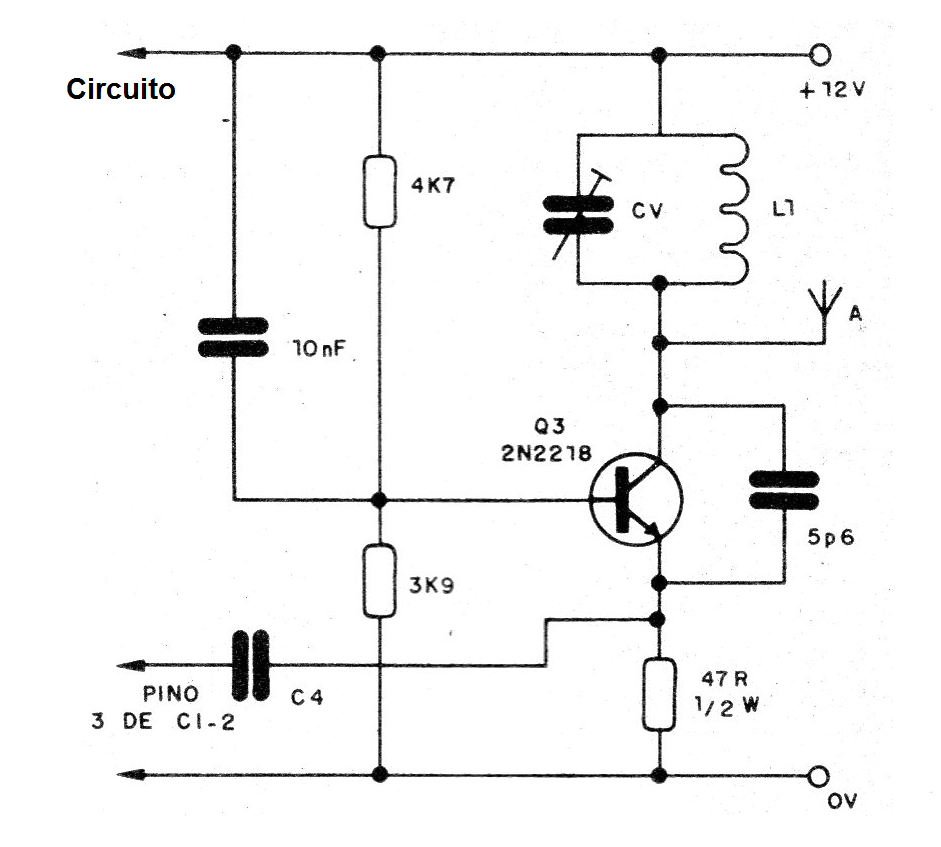

La modulación es hecha por el emisor del transistor y la frecuencia determinada por el ajuste de CV y la bobina.
Montaje

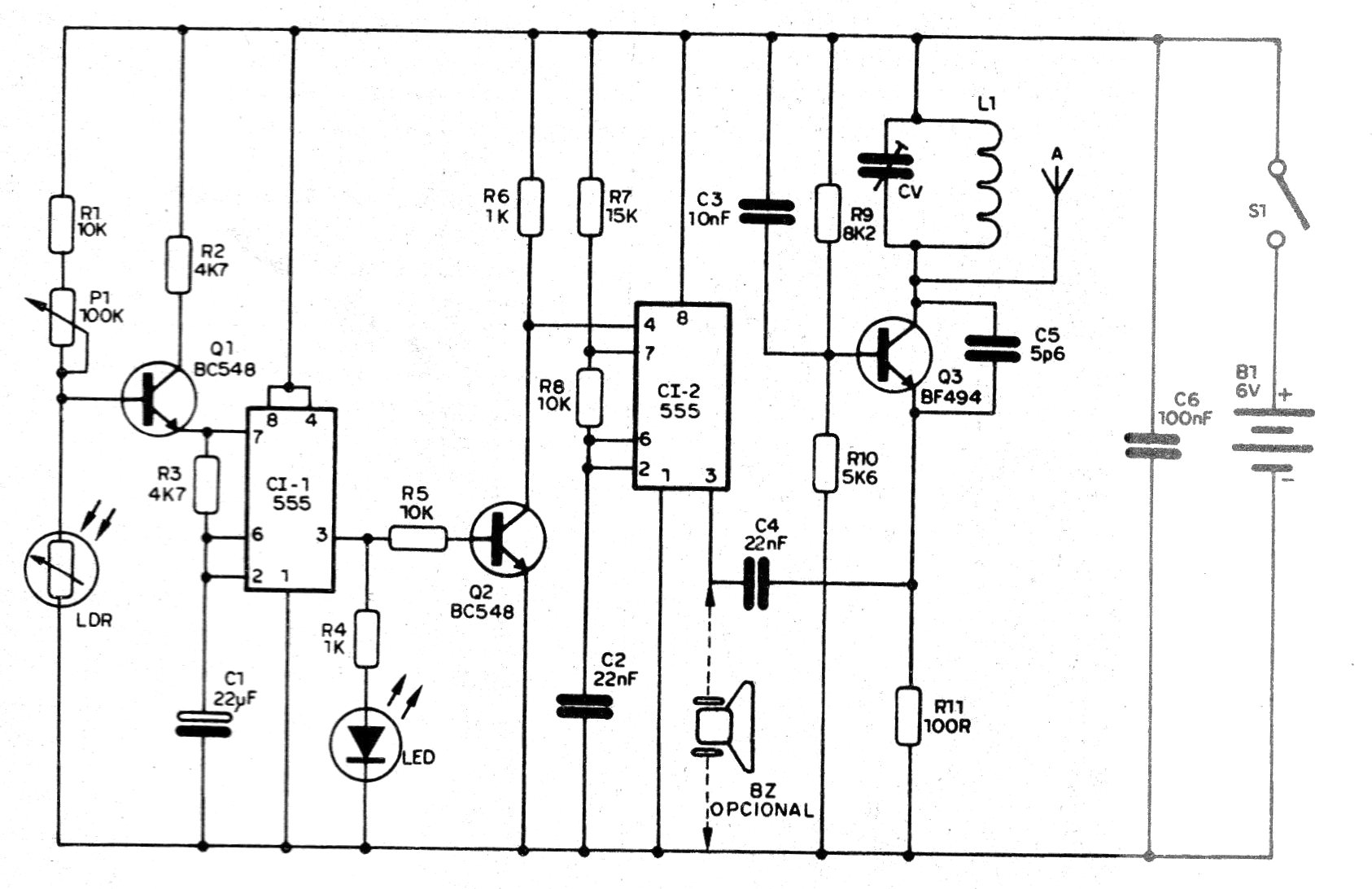

En la figura 6 tenemos el diagrama completo del transmisor controlado por la presencia de personas u objetos.

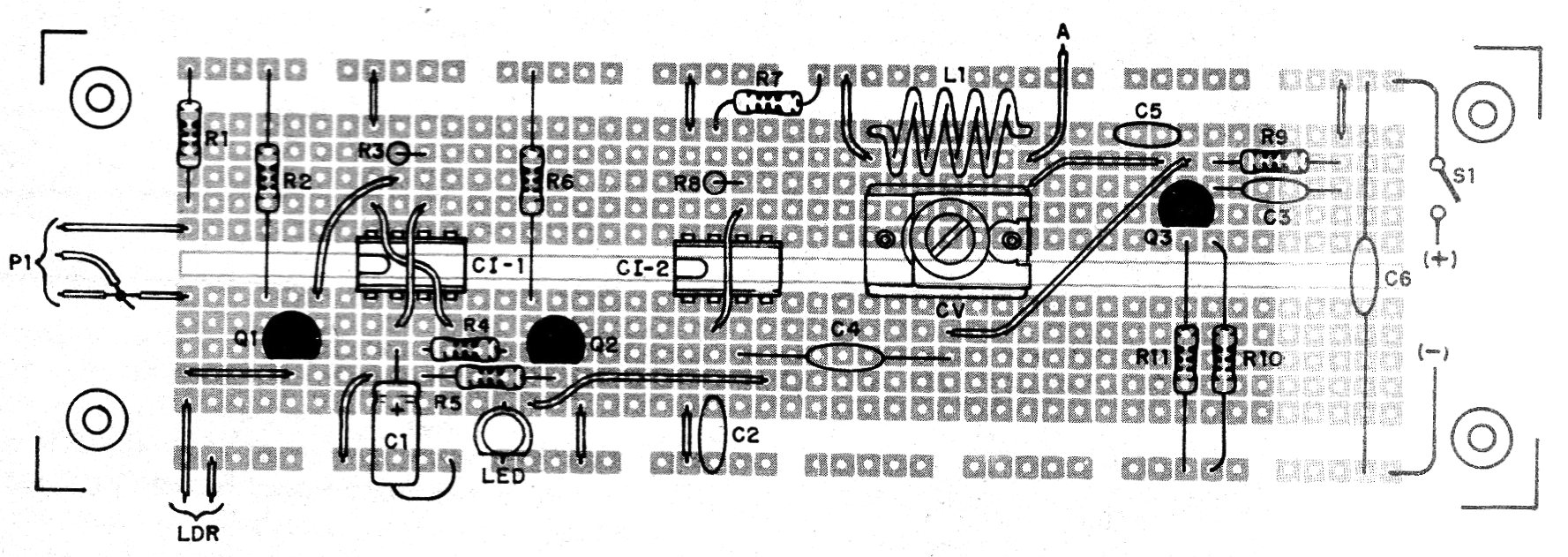

En la figura 7 tenemos el montaje en una matriz de contactos, aunque el lector puede crear su propia placa de circuito impreso para ello.
Al realizar el montaje observe las posiciones de los circuitos integrados y de los transistores.
También se deben observar las polaridades de los capacitores electrolíticos y del LED de monitorización.
La conexión de un bocina para monitorear las señales de forma sonora es opcional.
Los resistores son todos de 1/8 W con cualquier tolerancia y la bobina formada por 4 espiras de hilo 26 o 28 en forma de 1 cm de diámetro sin núcleo.
Para el trimmer también se puede utilizar un moderno de tipo redondo, con capacidad máxima de 20 a 40 pF.
El LDR es común redondo y la antena un pedazo fijo rígido de 20 a 60 cm de longitud.
El ajuste de la frecuencia de emisión se realiza en CV y la frecuencia del bips en P1.
Para usar, apunte el LDR al lugar donde se desea detectar alguna variación de luz.
Evite lugares muy claros, ya que esto puede dificultar el ajuste.
CI-1, CI-2 - 555 - circuitos integrados
Q1, Q2 - BC548 - transistores NPN de uso general
Q3- BF494 - transistores NPN de RF
LED - LED rojo común
L1 - Bobina - ver el texto
CV - trimmer - ver el texto
S1- Interruptor simple
B1 - 6 V - 4 pilas pequeñas
LDR - LDR redondo común
P1 - 100 k ohms - trimpot
R1, R5, R8 - 10 k ohms - resistores - marrón, negro, naranja
R2, R3 - 4k7 - resistores - amarillo, violeta, rojo
R4, R6 - 1 k ohms - resistores - marrón, negro, rojo
R7 - 15 k ohms - resistor - marrón, verde, naranja
R9 - 8k2 ohms - resistor - gris, rojo, rojo
R10 - 5k6 ohms - resistor - verde, azul, rojo
R11 - 100 ohms - marrón, negro, marrón
C1 - 22 uF - capacitor electrolítico
C2, C4 - 100 nF - 22 nF - capacitores cerámicos
C3 - 10 nF - capacitor de cerámica
C5 - 5p6 - capacitor de cerámica
Varios:
Matriz de contactos o placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura, etc.
